小静电，大损失：从一台E4418B功率计维修看仪器端口的静电防护盲区

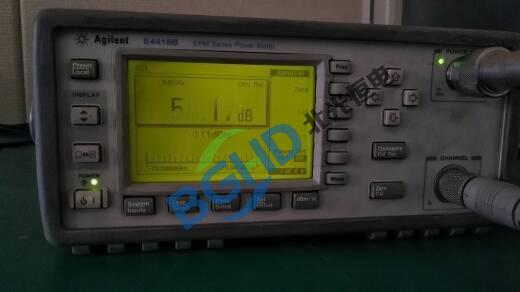

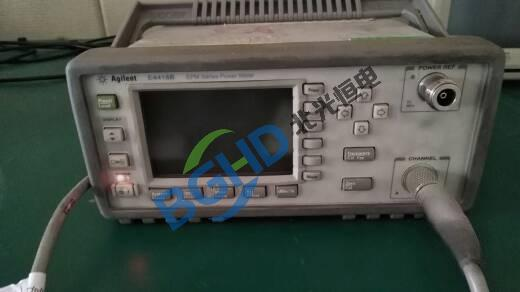

　　很多工程师知道静电会损坏芯片，却容易忽略测量仪器的输入端口同样脆弱。北光恒电近期修复的一台Agilent E4418B功率计，就是一个典型警示案例。

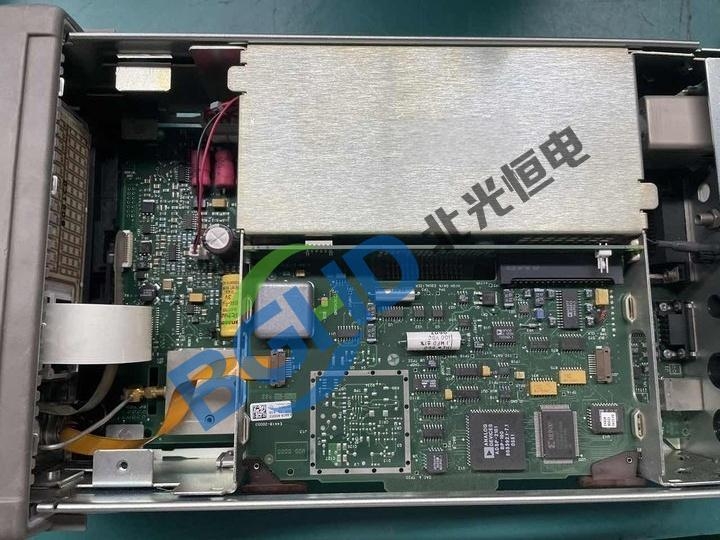

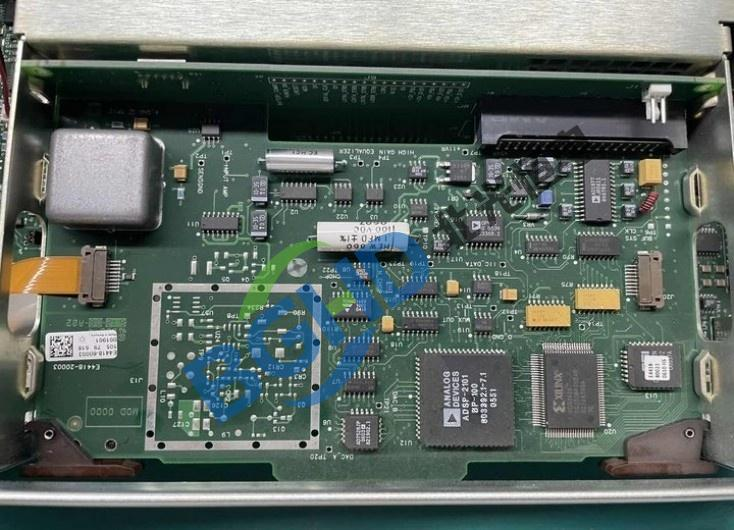

　　该功率计的故障表现为开机自检报错，连接功率探头后读数大幅度跳变。经排查，问题出在模拟输入通道的一颗TVS保护二极管。该二极管位于探头接口后端，因长期承受插拔过程中的微小静电冲击，反向漏电流逐渐增大，最终导致运放偏置电压偏移，整机自校准失败。

　　“TVS管本来是用来保护电路的，但它本身在反复承受静电后也会老化失效。”维修工程师解释，“很多操作人员习惯带电插拔功率探头，或者使用时未佩戴防静电腕带，日积月累的静电冲击足以损坏保护元件。”

　　更换损坏的TVS管后，该功率计恢复正常，全量程精度校准通过。为避免类似问题，北光恒电建议：

　　插拔探头、射频线缆前，先关闭仪器电源或断开信号源;

　　操作精密仪器时佩戴防静电腕带，确保工作台良好接地;

　　仪器长期不用时，接口端盖上防尘防静电帽。

　　目前，北光恒电已将端口保护电路检测纳入功率计、频谱仪、网络分析仪等射频仪器的标准检修流程，帮助客户提前发现潜在隐患。
