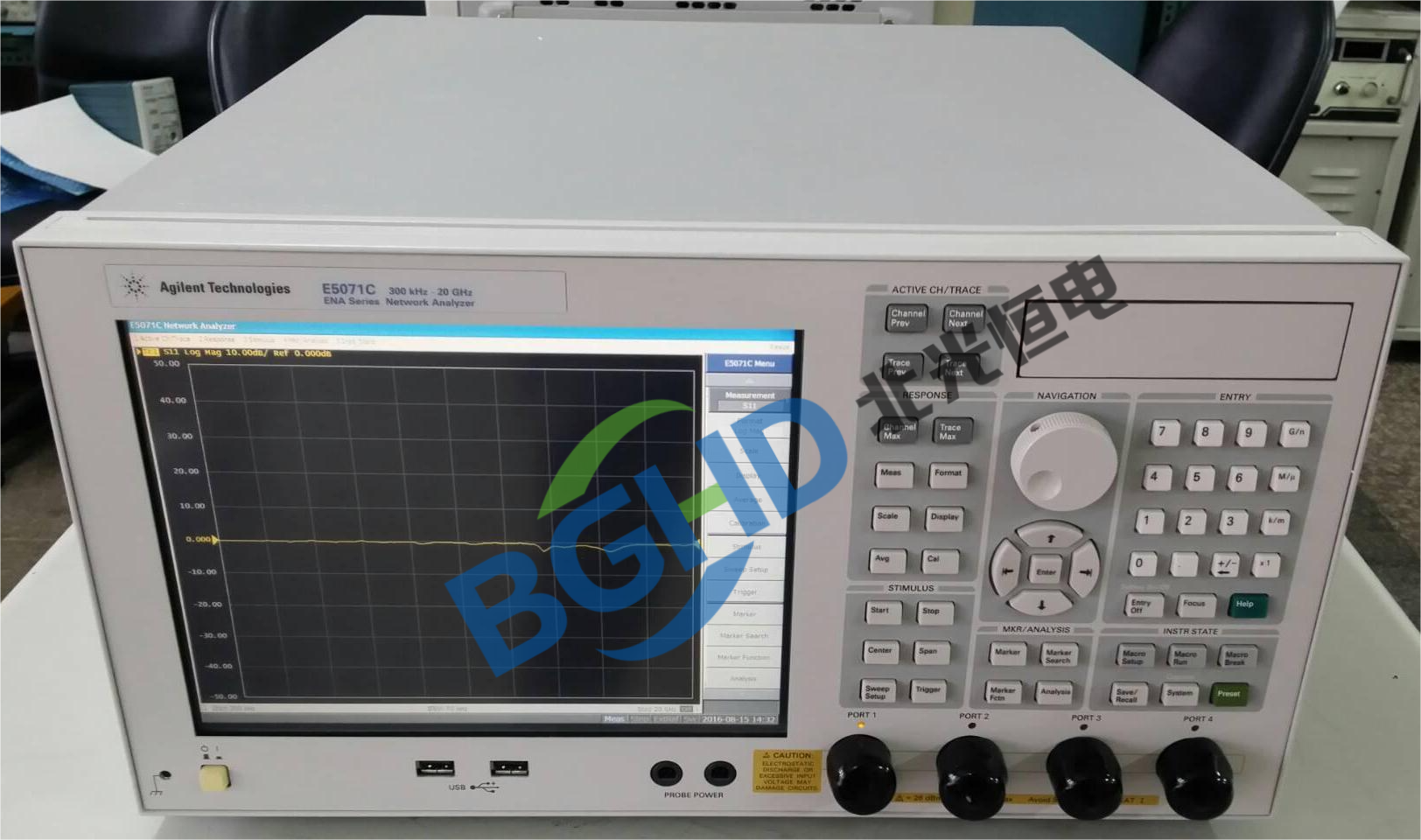

特点：
频率范围：9kHz~4.5/6.5/8.5GHz（根据选件）
典型动态范围：123dB（IFBW=10Hz）
测量速度：每点最短4.5μs（全双端口校准后）
端口数量：2口（标准）或4口（选件）
显示：10.4英寸彩色LCD触摸屏
接口：LAN、USB、GPIB、VGA
常见故障现象：
开机自检报错（本振失锁、接收机失效、电源故障）
反射/传输测量值偏差大（S11/S21不准）
校准后端口匹配差（方向性/源匹配故障）
某个端口无响应（或测量异常）
迹线噪声大（抖动超过0.02dB）
屏幕触摸失灵/显示花屏
旋钮编码器跳动，按键无反应
通讯无法连接电脑
维修步骤与重点模块：
1. 开机/自检故障
检查电源（AC输入及内部开关电源）。常见+5V、+15V、-15V、+24V输出，滤波电容鼓包需更换。
开机报“Unlock”：本振PLL失锁，检查YIG或VCO驱动及环路滤波器。E5071C内部采用本振倍频方案，常由参考时基（10MHz TCXO或OCXO）老化引起，更换OCXO并重校准。
2. 端口测量异常
输入衰减器损坏：每个端口前有步进衰减器（0/10/20/30dB），衰减切换时接触不良会导致功率不准。测试方法：将两端口直通，用功率计测源输出。清洗继电器或更换衰减器模块。
定向耦合器耦合度下降：更换定向耦合器（可从备件拆换）。
接收机前端混频器或中放损坏：更换对应通道的接收机板（A4/A5）。
3. 校准后端口匹配差
故障表现：校准后测量标准负载的反射（S11）偏高（> -40dB）。原因：定向耦合器方向性差、测试端口接触不良或内部开关泄漏。
先清洁测试端口，再用验证件测试。若方向性恶化，需更换定向耦合器或接收机板。
4. 迹线噪声大
中频带宽设置太小（但噪声通常随RBW缩小而减小，此处可能是异常噪声）。
检查电源纹波（+5V数字电源与模拟电源隔离不良）；增加磁珠或滤波电容。
参考时钟的相位噪声高，更换参考晶振。
5. 显示与操作
触摸屏失灵：重新校准触摸屏（System Config → Touchscreen Calibration）。
屏幕花屏/闪烁：排线松动或液晶驱动板损坏。
旋钮编码器：磨损后更换（Alps EC12型）。
按键板：导电橡胶老化或微动开关失效，更换面板组件。
6. 通讯故障
LAN：检查IP、更换网口变压器（HX1188）。
USB：更换USB接口芯片（如CY7C68013）。
GPIB：更换NAT9914芯片。
7. 性能验证（维修后）
| 测试项目 | 合格标准（E5071C典型） |
|---|---|
| 频率范围 | 9kHz ~ 最高频率（取决于选件） |
| 端口输出功率精度 | ±0.5dB（-10dBm设定） |
| 迹线噪声（S21，IFBW=1kHz） | ≤0.01dB rms |
| 方向性（校准后，<3GHz） | ≥40dB |
| 源匹配（校准后） | ≥35dB |
| 负载匹配（校准后） | ≥35dB |
日常维护建议
每月运行自检（System → Service → Self Test）。
使用电子校准件（ECal）快速验证，每年做一次机械校准件校准。
输入功率不要超过+10dBm，避免混频器损坏。
保持通风，清洁滤网。
