安捷伦DSO-X3024A示波器无法开机、偶发死机的故障维修案例

　　故障描述

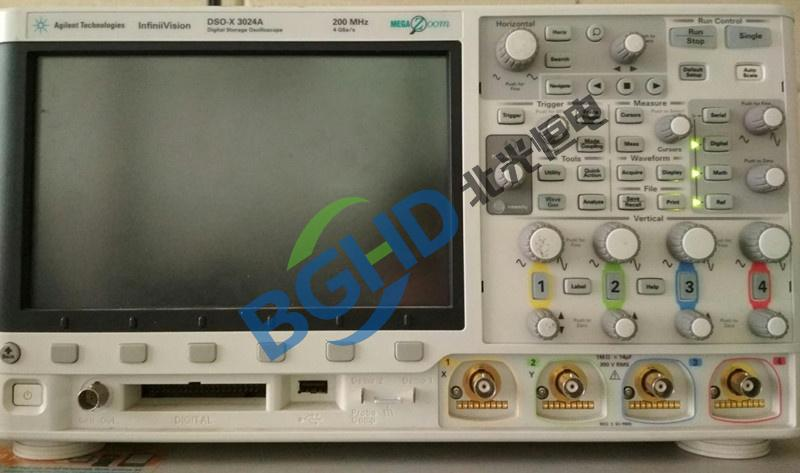

　　客户送修一台Agilent DSO-X3024A数字存储示波器，4通道、200MHz带宽，主要用于嵌入式系统调试。故障表现为：

　　按下电源键后无响应，屏幕不亮，风扇不转;

　　偶尔能开机成功，但运行10-30分钟后出现死机，波形冻结、按键无反应;

　　死机后强制重启，又回到无法开机的状态。

　　客户反映该设备已使用约五年，近半年开始出现间歇性开机困难，近期彻底无法使用。因项目调试任务紧张，需尽快修复。

　　故障分析与排查

　　DSO-X3024A是安捷伦InfiniiVision系列的中端示波器，整机集成度高，主板采用一体化设计，集成了采集、处理、显示等功能。根据故障现象，“有时能开机但运行后死机”，判断供电系统应无严重短路，否则无法启动。排查重点放在电源稳定性和主板的隐性故障上。

　　第一步：电源模块空载测试

　　拆开外壳，取出电源模块。该电源模块为一体化开关电源，输出多路直流电压。空载通电后，用万用表测量各路输出电压，标称值与实测值对比如下：

　　输出回路           标称值                  空载实测        判断

　　+12V                 12.0V ±0.5V         12.08V            正常

　　+5V                   5.0V ±0.2V           5.02V              正常

　　+3.3V                3.30V ±0.1V         3.31V              正常

　　-5V                    -5.0V ±0.2V          -4.98V            正常

　　空载电压未见异常，初步排除电源模块严重故障。但空载正常不代表带载能力没问题。

　　第二步：电源模块带载测试

　　用电子负载模拟主板功耗，对各路输出分别加载至额定电流的80%进行测试。结果发现，+3.3V回路在加载后电压跌落明显，从空载的3.31V跌至3.02V，且纹波从20mV增大到150mV以上。其余回路带载正常。

　　+3.3V为主板核心供电，给处理器、FPGA和内存等关键芯片供电。电压偏低且纹波超标，会导致数字电路时序异常，轻则死机，重则无法启动。这解释了故障间歇性出现的原因——电源模块的+3.3V回路带载能力下降，在主板负载波动时电压跌落，触发系统复位或死锁。

　　第三步：电源模块内部检修

　　拆开电源模块外壳，重点检查+3.3V输出回路。该回路采用同步整流降压拓扑，输出端有一排滤波电容。仔细观察，发现两颗电解电容顶部轻微鼓包，外壳有细微裂纹。

　　拆下这两颗电容，用电桥测量容量，标称值为1000μF/6.3V，实测分别为320μF和480μF，容量大幅衰减，ESR从标称的30mΩ飙升到2.1Ω和1.6Ω。电容失效导致输出滤波能力严重不足，纹波剧增，电压无法稳定。

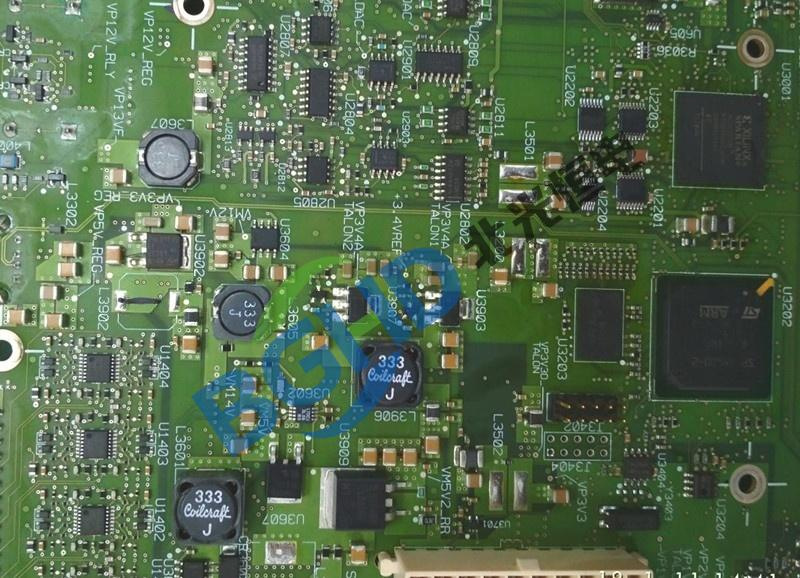

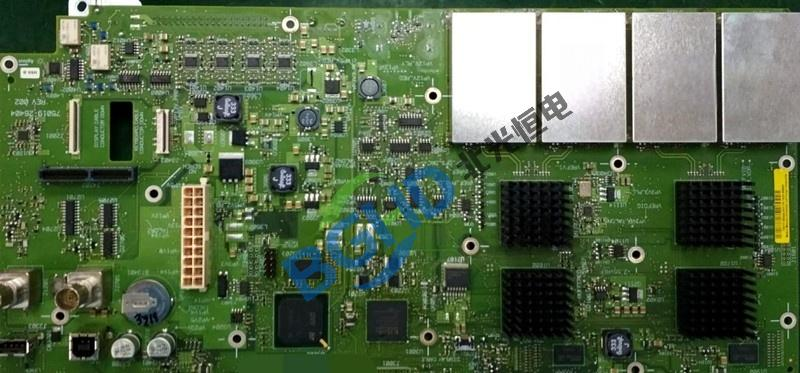

　　第四步：主板全面检查

　　修复电源模块后，对主板进行静态检查。目检未发现明显烧毁或腐蚀痕迹。测量主板各路供电输入对地阻值，均在正常范围。判断主板本身无短路或开路故障，之前的死机现象应是由电源不稳导致，主板无二次损伤。

　　维修处理

　　更换电源模块+3.3V回路中两颗失效的电解电容，选用同规格长寿命型号(105℃、5000小时);

　　将电源模块其余几颗同批次电解电容一并更换，做预防性维护;

　　复测+3.3V回路带载能力：满载3A输出时电压稳定在3.29V，纹波<30mV，恢复正常;

　　装机后连续开关机测试20次，每次均正常启动;

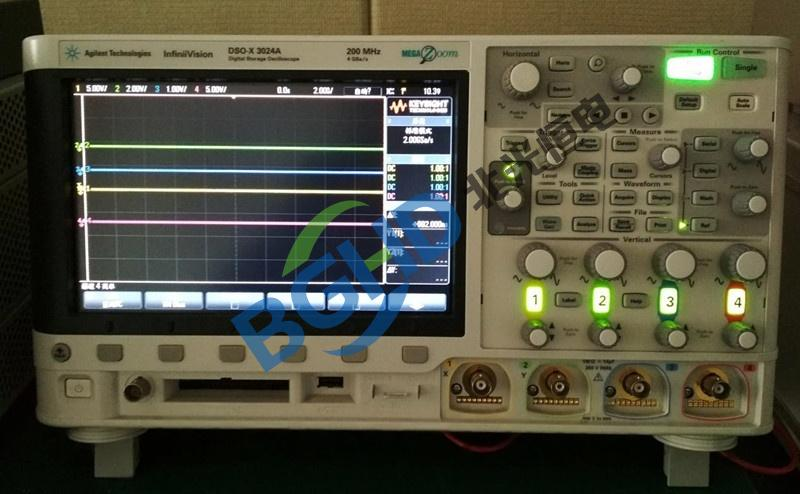

　　接入信号源进行功能测试，四通道波形显示正常，触发稳定，运行4小时无死机;

　　通过自校准程序，所有通道通过。

　　这次DSO-X3024A示波器的故障，根因是电源模块内部+3.3V回路的滤波电容老化失效。电容容量衰减和ESR增大导致带载能力下降、纹波超标，引发数字电路工作异常，表现为间歇性无法开机和运行死机。

　　此故障具有欺骗性：空载测量时电压正常，容易误判电源模块无问题。带载测试是发现此类隐性故障的关键手段。

　　维护建议：

　　使用超过五年的示波器，如出现偶发死机、启动困难等现象，建议优先排查电源模块的滤波电容状态;

　　定期清洁仪器内部灰尘，改善散热条件，延缓电容老化;

　　建议每三年进行一次预防性电源模块检测。

　　修复后验证指标

　　测试项目标                                   准要求                           实测结果                          判断

　　开机自检                                       全部通过                       通过                                 合格

　　通道底噪(1MΩ，全带宽)               ≤1mVrms                     0.6mVrms                        合格

　　垂直精度(1kHz方波)                      ±2%                              +0.8%                             合格

　　时基精度                                        ±10ppm                       +3ppm                            合格

　　连续运行稳定性                             8小时不死机                  通过                               合格

　　设备已交付客户，重新投入项目调试使用。
