罗德TO1004示波器波形畸变、边沿异常

故障描述

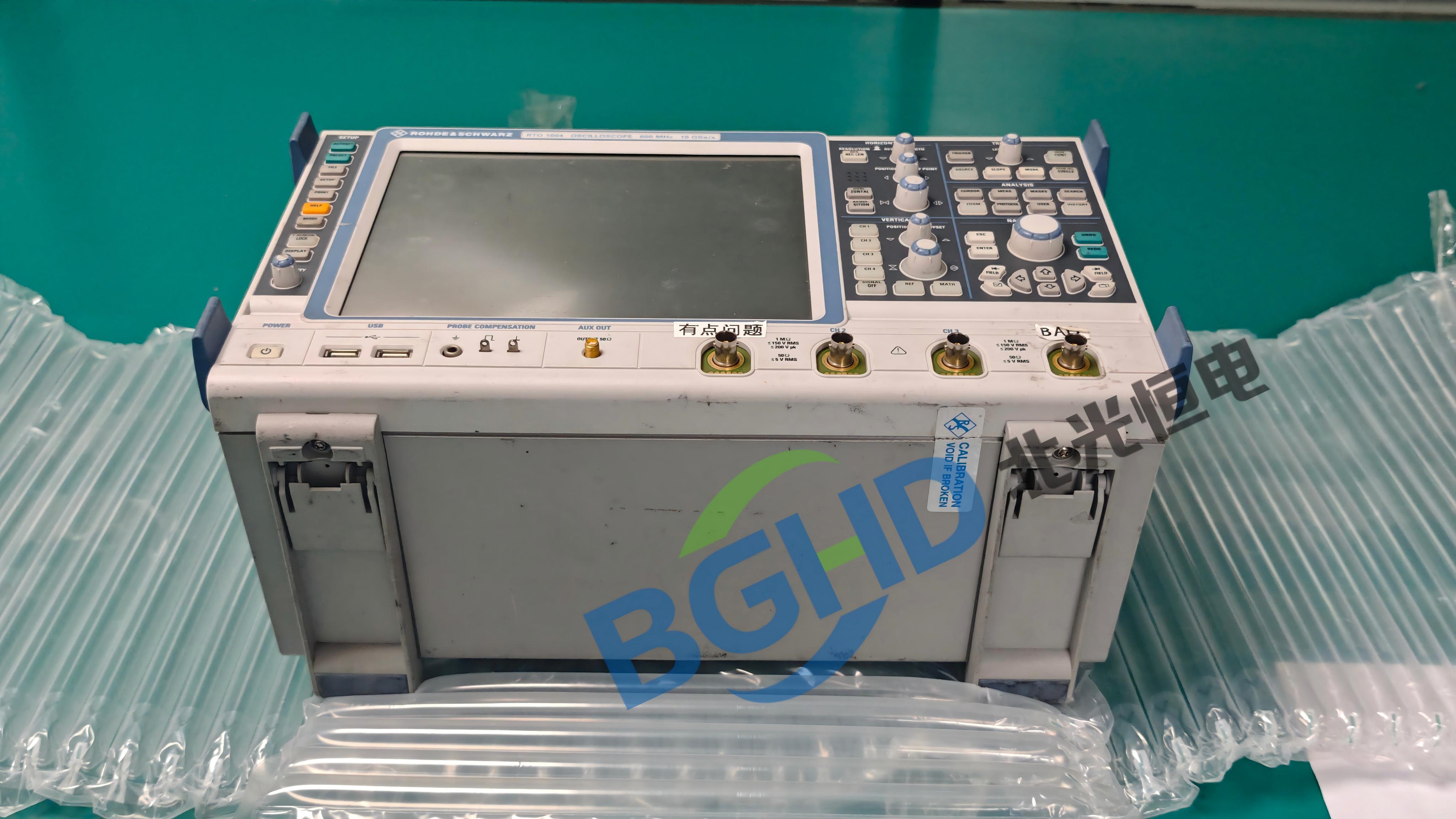

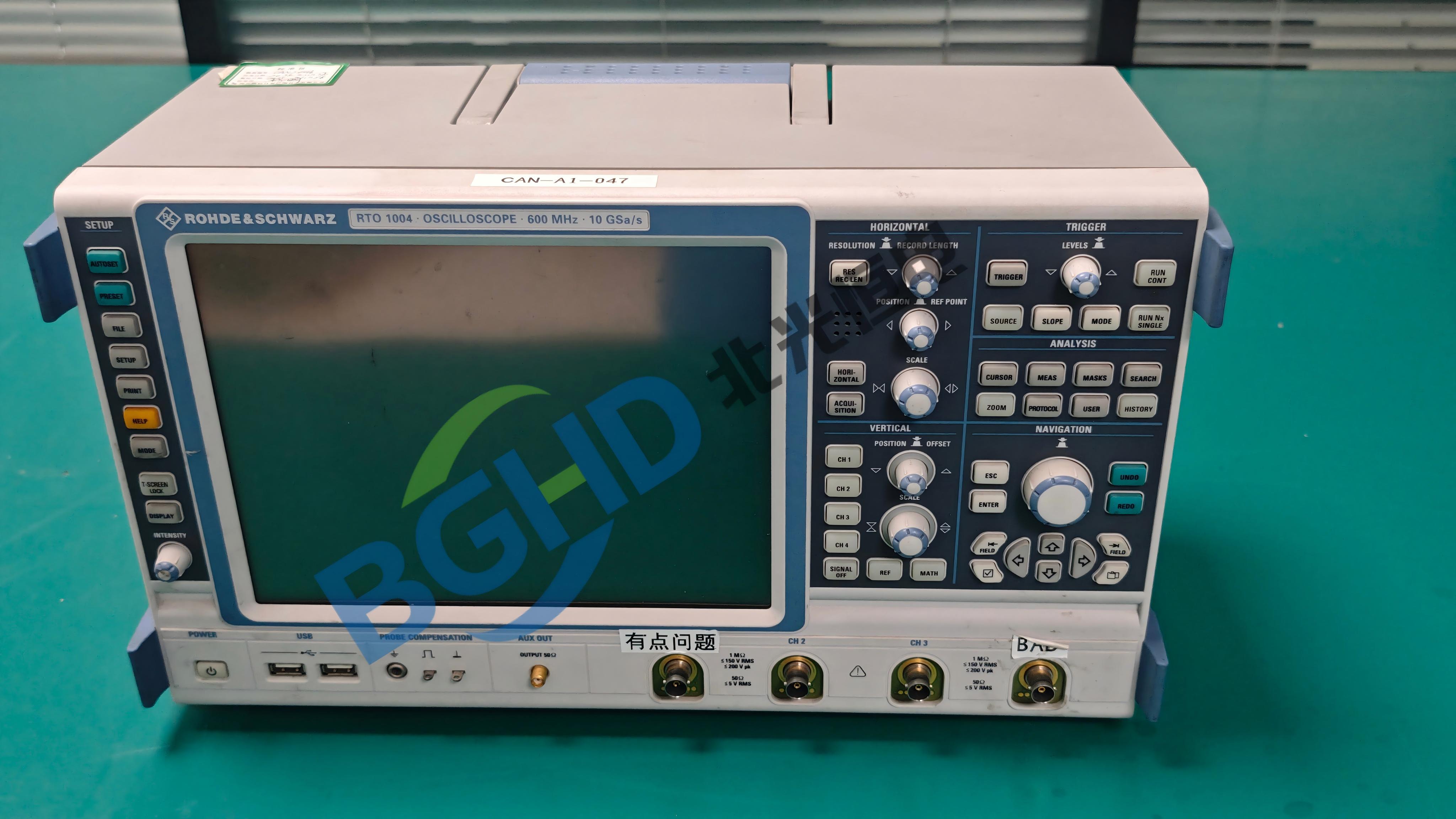

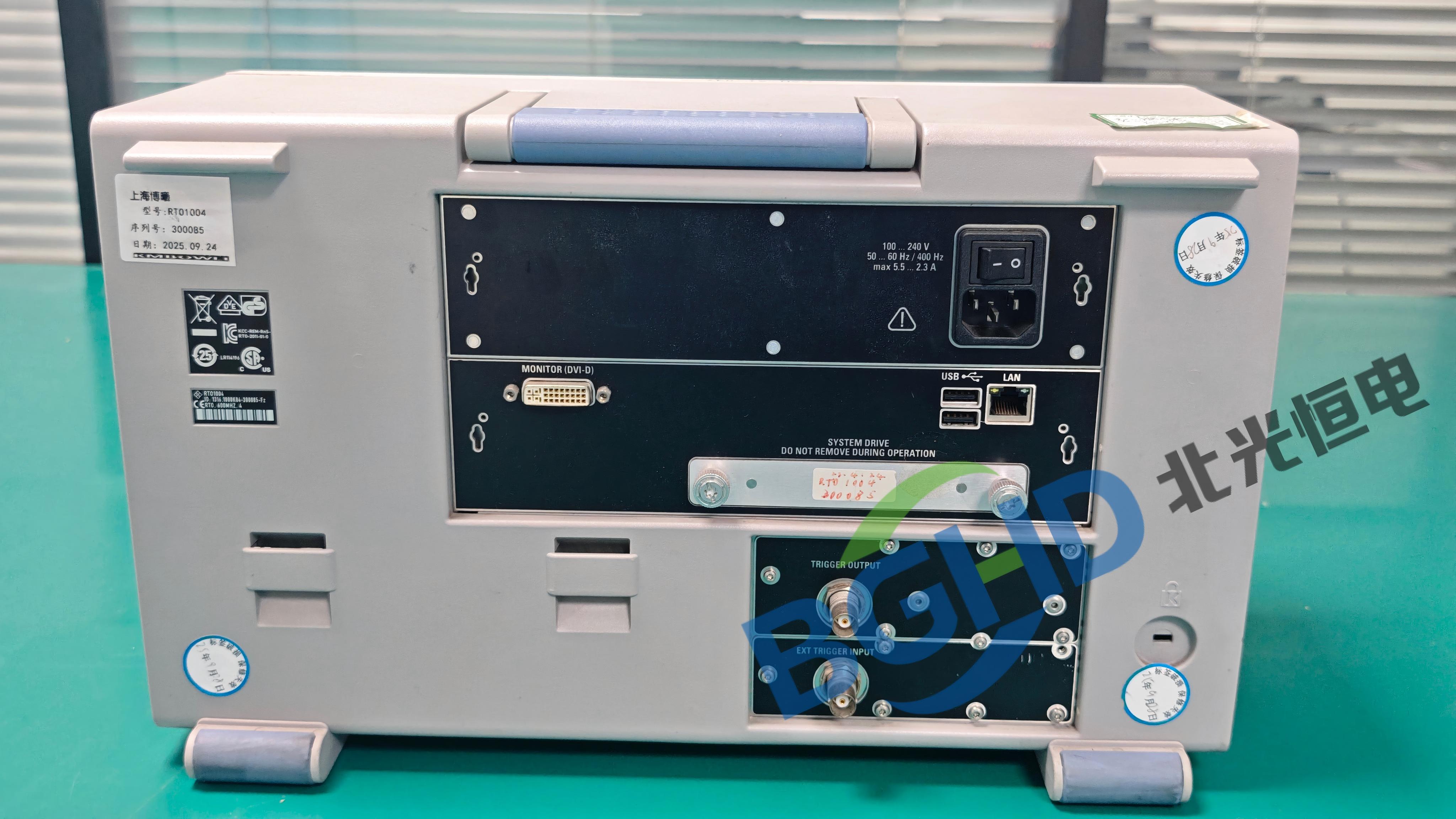

客户送修的是一台罗德TO1004示波器，接入标准高速方波信号后，波形上升沿出现明显过冲、振铃，边沿跳变迟缓，无法复现信号真实瞬态特征，多次调整带宽限制、探头校准后故障仍未消除，时序测量结果偏差远超允许范围。

故障排查

1、替换合格高带宽探头、确认输入线缆无接触损耗，排除外部链路引入信号畸变的假性问题;

2、单通道逐路注入参考信号，定位故障集中在单通道模拟前端链路，其余通道波形正常;

3、拆机检测通道前端电路，发现输入通道的高频补偿电容性能漂移、缓冲放大器偏置异常，导致通道带宽劣化、高频分量严重丢失。

维修处理

1、更换通道内漂移失效的高频补偿电容，重新调整缓冲放大器静态工作点，恢复通道全带宽频率响应;

2、运行设备内置通道自校准程序，修正通道幅度与相位偏差，完成上升沿精度复测。

3、连续加载高频标准信号长时间测试，确认波形边沿无畸变、无异常振铃。

维修小结

罗德TO1004示波器长期高频测试后，单通道前端高频补偿元件漂移是波形畸变、边沿异常的高发诱因，无需替换整块高价采集板，通过局部元件修复和带宽校准，即可低成本恢复原厂高速信号采集性能。
