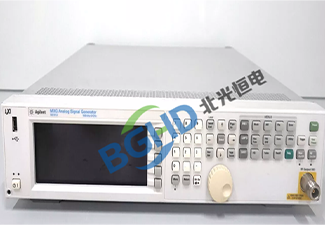

安捷伦Agilent N5181A MXG射频信号发生器维修案例

MXG系列射频信号发生器是安捷伦高性能模拟信号源的代表，凭借出色的相位噪声、高输出功率和快速切换速度，广泛应用于雷达、军事通信、航空航天及自动化测试等领域。安捷伦N5181A是MXG系列中的模拟型号，频率范围100kHz至1GHz/3GHz/6GHz（选件），输出功率-144dBm至+23dBm（典型值），相位噪声-134dBc/Hz（1GHz载波，20kHz频偏），具备AM、FM、PM及脉冲调制，内置列表/步进扫描模式，标配LAN、USB和GPIB接口。凭借其优异的频谱纯度和小于800μs的频率切换速度，N5181A成为高端接收机测试和雷达信号模拟的“模拟信号主力”。

北光恒电测试设备维修中心分享N5181A信号发生器维修案例：

仪器型号： 安捷伦 Agilent N5181A MXG射频信号发生器（3GHz选件）；

故障描述： 仪器开机正常，自检通过，但频率调谐时输出幅度跳变：在1GHz附近设置连续扫描（1GHz至2GHz，线性步进1MHz），用功率计监测输出（设置0dBm），发现在1.3GHz、1.6GHz、1.9GHz三个频点附近输出功率突然跌落约10dB，其他频点正常；单个频率输出时功率无异常；ALC自校准未报错；

检测过程：

检查输出链路，用频谱分析仪观察输出谱线，发现跳变点处主信号功率下降同时伴有杂散分量；拆机检测YIG振荡器驱动电路；

用示波器监测YIG调谐线圈的电流斜坡（对应扫频电压），发现斜坡在跳变点附近出现毛刺，而非平滑线性变化；

YIG驱动电路中的DAC输出滤波电容损坏，导致调谐电压阶跃处过冲，YIG瞬间失锁，ALC响应不及时造成功率跌落；

进一步检测发现，调谐电压斜坡生成电路的输出端有两只并联的陶瓷电容（0.1µF）其中一只容值下降约90%，造成高频纹波未被滤除。

维修： N5181A信号发生器维修案例

更换失效的滤波电容（同规格X7R，0.1µF），并检测同电路的其他电容无异常；重新上电后，用示波器验证调谐电压斜坡平滑无毛刺；

使用频谱分析仪和功率计进行全频段扫描验证（频率范围100kHz至3GHz），输出功率平坦度恢复至±0.5dB以内；

扫频功率跳变消除，频率切换及功率稳定性回归原厂指标，维修完毕。
