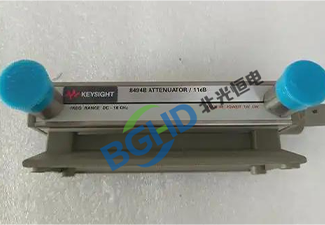

安捷伦Agilent 8494B步进可调衰减器维修案例

步进可调衰减器是射频微波测试系统中实现精确电平调整的核心器件，广泛用于接收机灵敏度测试、功率线性度校准及链路损耗模拟。安捷伦8494B是一款高性能手动步进可调衰减器，频率覆盖DC至18GHz，衰减范围0-11dB（以1dB步进），插入损耗小于1.5dB，最大输入功率+27dBm（0.5W），重复性优于0.01dB，采用镀金弹簧片开关和精密薄膜电阻网络，确保长期稳定性和低驻波比。该衰减器操作手感清晰，精度高，是微波实验室和产线测试中不可或缺的“射频标尺”。

北光恒电测试设备维修中心分享8494B步进衰减器维修案例：

仪器型号： 安捷伦 Agilent 8494B 手动步进可调衰减器（DC-18GHz，0-11dB，1dB步进）；

故障描述： 衰减器机械旋钮转动正常，但特定档位（5dB）衰减量突变：设置0dB时插入损耗正常（约1.2dB），设置5dB时实测衰减量约12dB（比标称值多7dB），设置6dB时又恢复接近标称（约6.2dB）。其他档位基本正常。重复性差，多次旋转后5dB档位值在10-15dB之间随机变化；

检测过程：

拆开衰减器外壳，检查对应5dB档位的簧片开关组件。该衰减器采用串联型电阻网络，每个1dB步进对应一个独立的簧片开关和衰减片。用低电阻测试仪测量5dB衰减片的电阻值，发现其阻值变化（标称应为约16.2Ω，实测在25-40Ω间波动），且开关触点接触电阻不稳定；

5dB衰减片的薄膜电阻局部烧毁，同时对应簧片触点表面有碳化物，导致接触不良，额外接触电阻叠加在衰减量上；

分析原因为该档位曾频繁切换大功率信号（接近+27dBm），触点电弧氧化，同时衰减片过载发热损伤。

维修： 8494B步进衰减器维修案例

更换5dB档位的薄膜电阻衰减片（原厂规格），并使用细砂纸和异丙醇清洁簧片触点，重新调整触点压力，确保导通电阻小于50mΩ；

重新装配后，用网络分析仪对所有档位进行全频段S21测试（DC-18GHz），验证衰减精度和平坦度；

5dB档位恢复至5.0±0.2dB@18GHz，其他档位正常，重复性良好，维修完毕。
