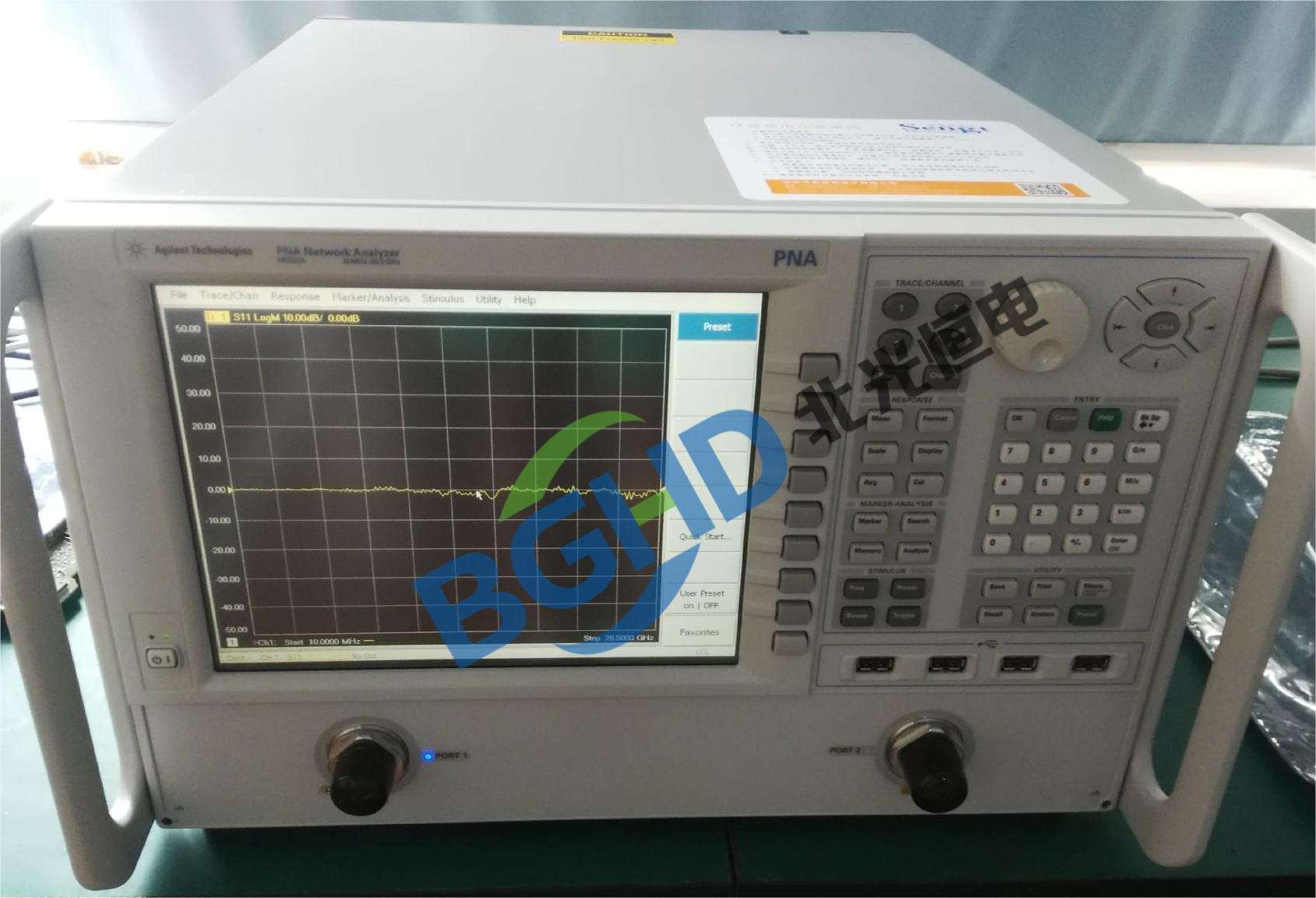

安捷伦Agilent N5222A PNA-X系列微波网络分析仪维修案例

PNA-X系列是安捷伦（现是德科技）最先进的矢量网络分析仪，凭借其独特的第二个内置信号源和合路器，能够一站式完成放大器、混频器及天线的线性与非线性参数测量，包括谐波、交调失真及脉冲特性。N5222A频率范围10MHz至26.5GHz（可扩展至67GHz），系统动态范围高达127dB（20GHz），迹线噪声优于0.002dB，输出功率+13dBm，接收机噪声系数低于10dB，内置四个相位相干的接收机，支持True Differential端口测量。凭借其优异的灵活性和高精度，N5222A成为有源器件研发与高端测试的“全能平台”。

北光恒电测试设备维修中心分享N5222A网络分析仪维修案例：

仪器型号： 安捷伦 Agilent N5222A PNA-X 微波网络分析仪（26.5GHz，4端口，带噪声系数选件）；

故障描述： 仪器开机正常，自检基本通过，但接收机灵敏度在高频段（>20GHz）显著下降：测试端口1直通，设置中心频率24GHz，IF带宽1kHz，迹线噪声正常，但底噪（空载）显示约-95dBm（正常应<-110dBm）；低频段（10GHz）底噪正常。执行接收机校准（Receiver Cal）后无改善。幅度精度在24GHz也出现±1dB误差。

检测过程：

拆机，分别检查端口1和端口2的接收机模块。N5222A采用混频器下变频至IF。用频谱仪测量IF信号幅度，发现高频时IF增益跌落。依次检查混频器前的LNA、混频器本身及IF放大器。在24GHz输入信号下，混频器中频输出正常，但IF放大器的输出偏低约12dB。

接收机IF放大器的增益控制电路故障，该放大器（HMC641）的AGC电压异常。测量发现该放大器供电电压正常，但控制电压引脚对地短路，导致增益固定为最小（-20dB）。分析原因：静电放电或输入过载烧毁了控制电路。

维修： N5222A网络分析仪维修案例

更换接收机IF放大器芯片（HMC641），并检查周边电阻电容。重新装配后，执行全频段接收机校准和噪声系数校准。验证24GHz底噪恢复至-112dBm（IFBW=1kHz），幅度精度±0.2dB。接收机灵敏度回归原厂指标，维修完毕。
