泰克MDO3014示波器输入阻抗异常、无基线无信号故障维修案例

　　故障描述

　　客户送修一台Tektronix MDO3014混合域示波器，4通道、100MHz带宽，兼具频谱分析功能。故障表现为：四个通道输入阻抗均异常，1MΩ档实测阻值远偏离标称值;有通道均无基线显示，屏幕只有一条水平扫描线或无任何轨迹;输入标准信号后屏幕无波形显示，通道无响应;客户反馈故障前最后一个可用通道的带宽明显不足，高频信号幅度衰减严重。该设备用于嵌入式系统联合调试，模拟通道全部失效导致项目停滞，客户要求加急修复并出具性能验证数据。

　　设备背景

　　MDO3014是泰克MDO3000系列混合域示波器，集模拟通道、数字通道和频谱分析于一体。模拟前端采用专用ASIC芯片实现输入耦合切换、衰减网络、阻抗变换和前置放大。整机输入级包含：BNC接口→耦合开关(AC/DC/GND)→衰减网络→阻抗变换缓冲器→前置放大器→ADC驱动。任何一级故障都可能导致通道异常。

　　故障分析与排查

　　四路通道同时出现输入阻抗异常和无信号，说明故障点应在四通道共用电路部分，而非某个独立通道的前端。MDO3014的四个模拟通道在输入级之后共享偏置电压基准和部分供电网络。

　　第一步：供电检测

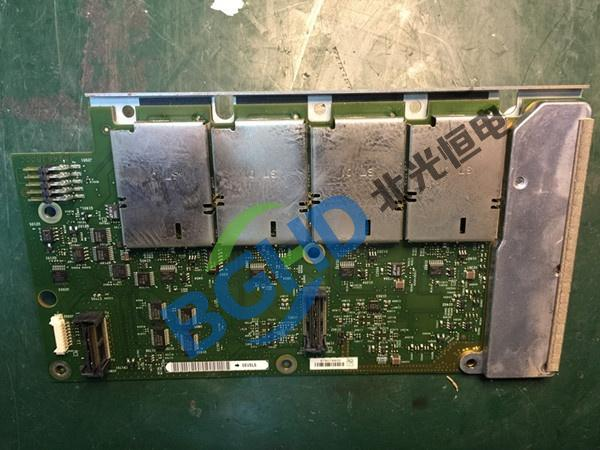

　　拆开外壳，定位模拟前端板。用万用表测量前端板各路供电电压。±5V模拟供电正常，+3.3V数字供电正常。但测得通道前端ASIC的偏置电压基准输出异常。该基准电压应为+2.5V，实测仅为+0.6V且不稳定。

　　偏置基准电压为四个通道的阻抗变换缓冲器提供直流工作点。基准电压异常直接导致所有通道的输入阻抗偏离标称值、缓冲器工作点偏移、信号链路中断。这是四通道同时失效的根本原因。

　　第二步：偏置基准电压电路检修

　　追溯基准电压来源。MDO3014的模拟前端偏置基准由一颗高精度基准电压芯片提供，该芯片输入供电为+5V，输出稳定+2.5V参考电压。

　　测量基准芯片输入脚电压为+5.02V，正常。使能脚电平正常。但输出脚电压仅+0.6V，且用手触摸芯片表面温度明显偏高。

　　断电后测量输出脚对地阻值，约47Ω，明显偏小。正常应在kΩ级别。判断基准芯片内部输出级已部分短路，导致输出电压被拉低且芯片自身发热。

　　第三步：根因确认与下游电路检查

　　拆下故障基准芯片，复测PCB上输出焊盘对地阻值，恢复至约2.1kΩ，正常。确认下游电路无短路，故障仅限于基准芯片本身。

　　分析基准芯片损坏原因：该芯片为四个通道的前端缓冲器同时提供偏置基准，负载电流虽不大但长期不间断工作。设备使用约五年，芯片内部输出级晶体管在长期电应力和热应力下逐渐退化，最终发生部分短路，输出电压崩溃。

　　基准电压从2.5V跌至0.6V后，前端缓冲器的直流工作点严重偏移。缓冲器输入阻抗由正常的1MΩ大幅下降，用户测量到输入阻抗异常。缓冲器输出端直流电平偏移至接近电源轨，ADC无法采样到有效信号，屏幕无基线无波形。

　　客户反馈的“最后一个可用通道带宽不足”也得到解释：基准电压崩溃是一个渐进过程。在电压缓慢下降过程中，缓冲器的工作点逐渐偏离线性区，增益带宽积下降，高频信号首先受到影响，表现为带宽不足。当基准电压降至临界值以下时，所有通道完全失效。

　　第四步：其他电路检查

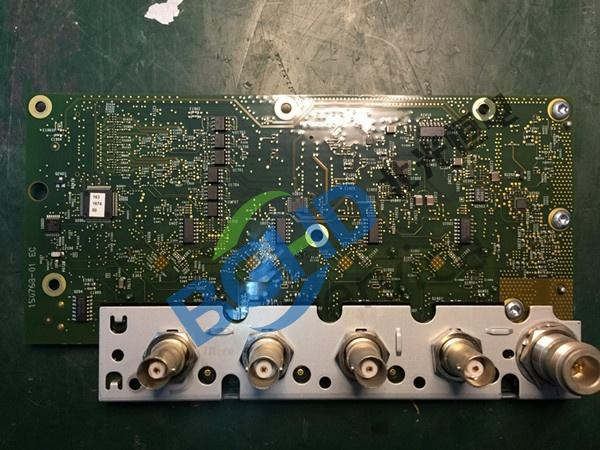

　　更换基准芯片前，对模拟前端板进行全面静态检查。测量四个通道的输入保护二极管，均正常，未受基准电压异常影响。衰减网络继电器动作正常。确认故障范围仅限基准电压芯片。

　　维修处理

　　更换同型号高精度基准电压芯片，选用工业级温度范围型号以提升可靠性;

　　焊接后清洗焊盘区域，去除助焊剂残留;

　　通电测量基准电压输出恢复至+2.503V，稳定无波动;

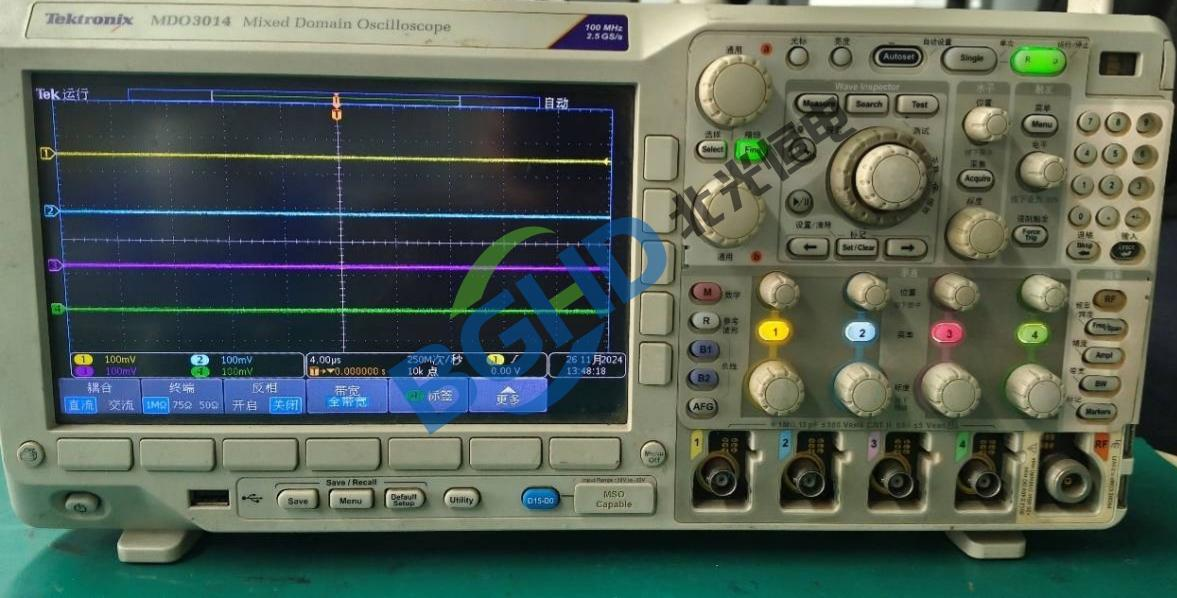

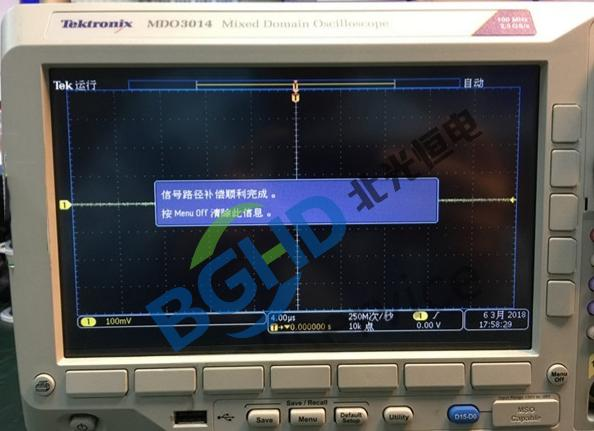

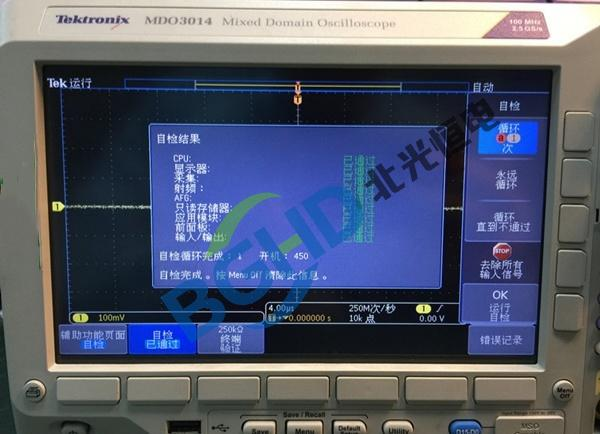

　　装机测试：四个通道均正常显示基线，输入标准方波信号波形显示正常;

　　用高精度阻抗计验证四个通道1MΩ输入阻抗，均在±1%范围内;

　　全带宽扫描测试，四通道-3dB带宽均≥100MHz，符合标称值;

　　频谱分析功能验证正常;

　　老化测试8小时，各通道基线零漂和幅度稳定性均达标。

　　维修小结

　　本次MDO3014四通道同时失效的根因是模拟前端偏置基准电压芯片内部输出级部分短路，导致+2.5V基准电压跌至+0.6V。前端缓冲器工作点严重偏移，输入阻抗异常、信号链路中断、屏幕无基线无波形。

　　故障的渐进特性值得注意：基准电压不是瞬间崩溃，而是逐渐下降。在下降过程中，首先表现为高频响应变差(带宽不足)，随后所有通道完全失效。客户观察到的“最后一个通道带宽不足”实际上是基准电压逐步恶化的中间状态。

　　此类故障的关键排查思路是：多通道同时异常应优先查共用电路，而非逐个排查独立通道。偏置基准电压是模拟前端的心脏，其异常会影响所有通道。

　　修复后验证指标

　　测试项目                              指标要求                   实测结果                       判断

　　通道1输入阻抗(1MΩ)          1MΩ±1%                    1.002MΩ                     合格

　　通道2输入阻抗(1MΩ)          1MΩ±1%                    0.998MΩ                     合格

　　通道3输入阻抗(1MΩ)          1MΩ±1%                    1.001MΩ                     合格

　　通道4输入阻抗(1MΩ)          1MΩ±1%                    0.999MΩ                     合格

　　模拟带宽(-3dB)                    ≥100MHz                   108MHz                       合格

　　垂直精度(1V/div)                  ±2%                           +0.6%                          合格

　　基线零漂(1mV/div)               ≤0.5div/h                    0.2div/h                      合格

　　连续运行稳定性                    8小时无故障                通过                           合格

　　设备已交付客户，嵌入式调试工作恢复正常。
