罗德与施瓦茨(R&S) SMA100A 射频信号发生器维修案例

罗德与施瓦茨(R&S) SMA100A 射频信号发生器维修案例

仪器型号： 罗德与施瓦茨Rohde & Schwarz SMA100A（9 kHz 至 6 GHz 高性能射频信号发生器）

故障描述： 开机正常，输出功率严重偏低（设定0 dBm输出实测-27 dBm）；高频段（>3 GHz）输出极不稳定，出现大幅波动甚至无输出。

检测过程：

1. 初步检查：仪器开机自检通过，无明确报错代码，显示屏操作正常，排除主控与电源模块故障。

2. 输出测试：

   • 用频谱分析仪连接射频输出端口，设定频率1 GHz、功率0 dBm，实测功率-26.8 dBm，偏差超过26 dB。

   • 改变频率至100 MHz，实测功率-0.5 dBm，输出基本正常。

   • 改变频率至3 GHz，实测功率-15.3 dBm，且读数大幅跳动。

3. 信号路径分段排查：

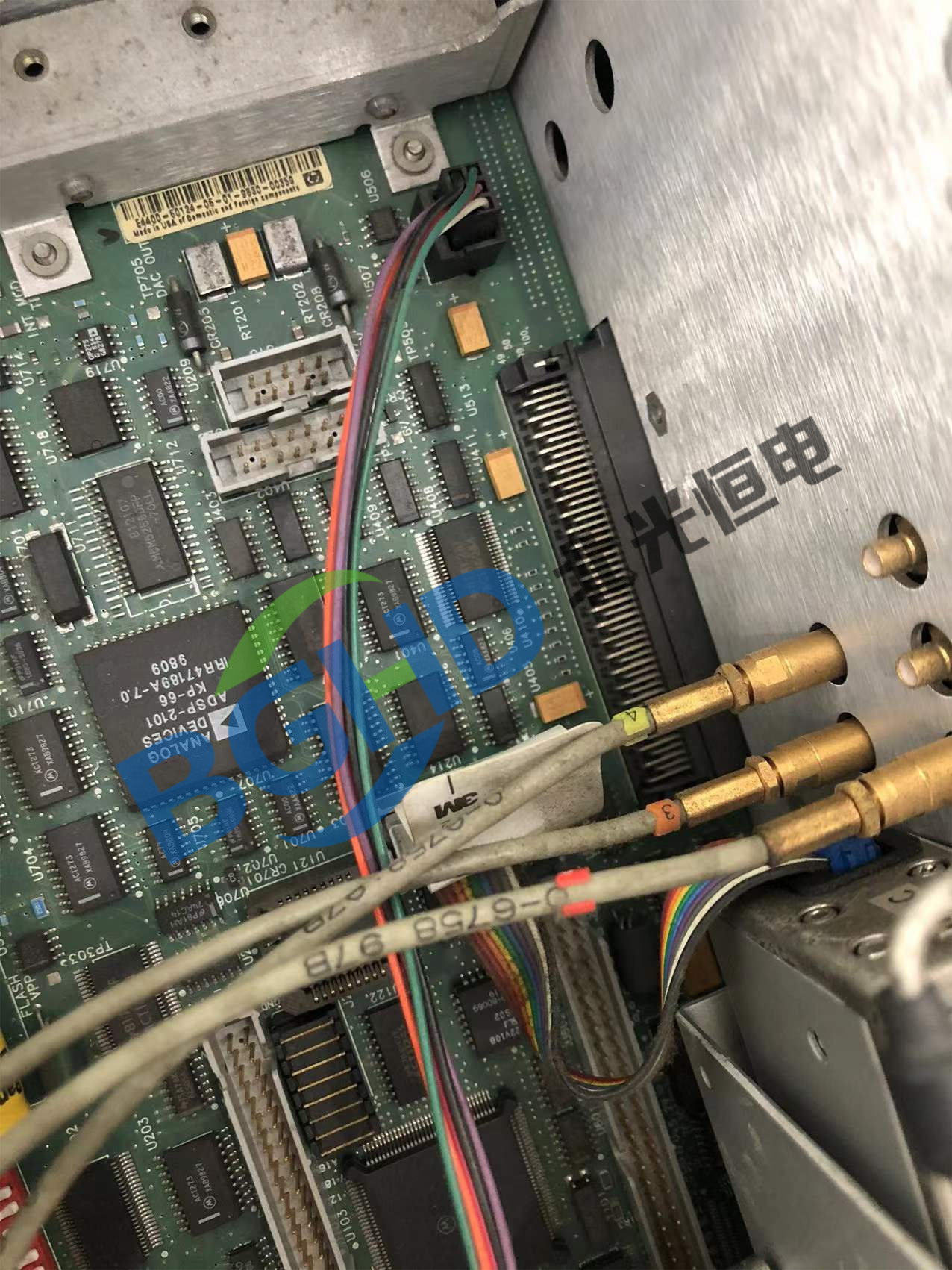

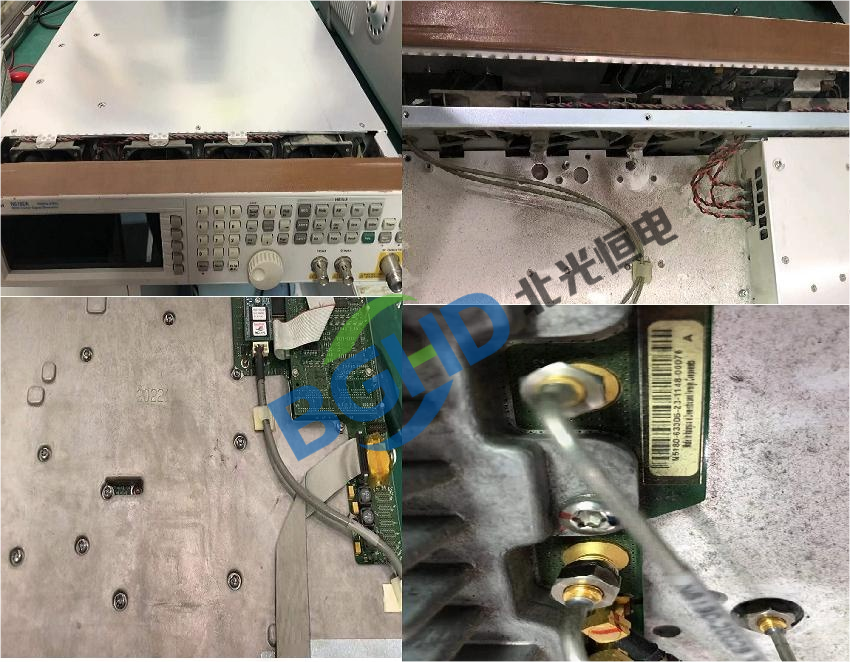

   • 打开机箱，用示波器观察基带/调制板输出：低频信号幅度正常，排除基带部分故障。

   • 用频谱仪逐级追踪信号：从混频器输入端观测，中频信号正常；从混频器输出端观测，高频信号已出现异常衰减。

   • 判断故障点在射频输出模块（包含放大器、衰减器、开关滤波器）。

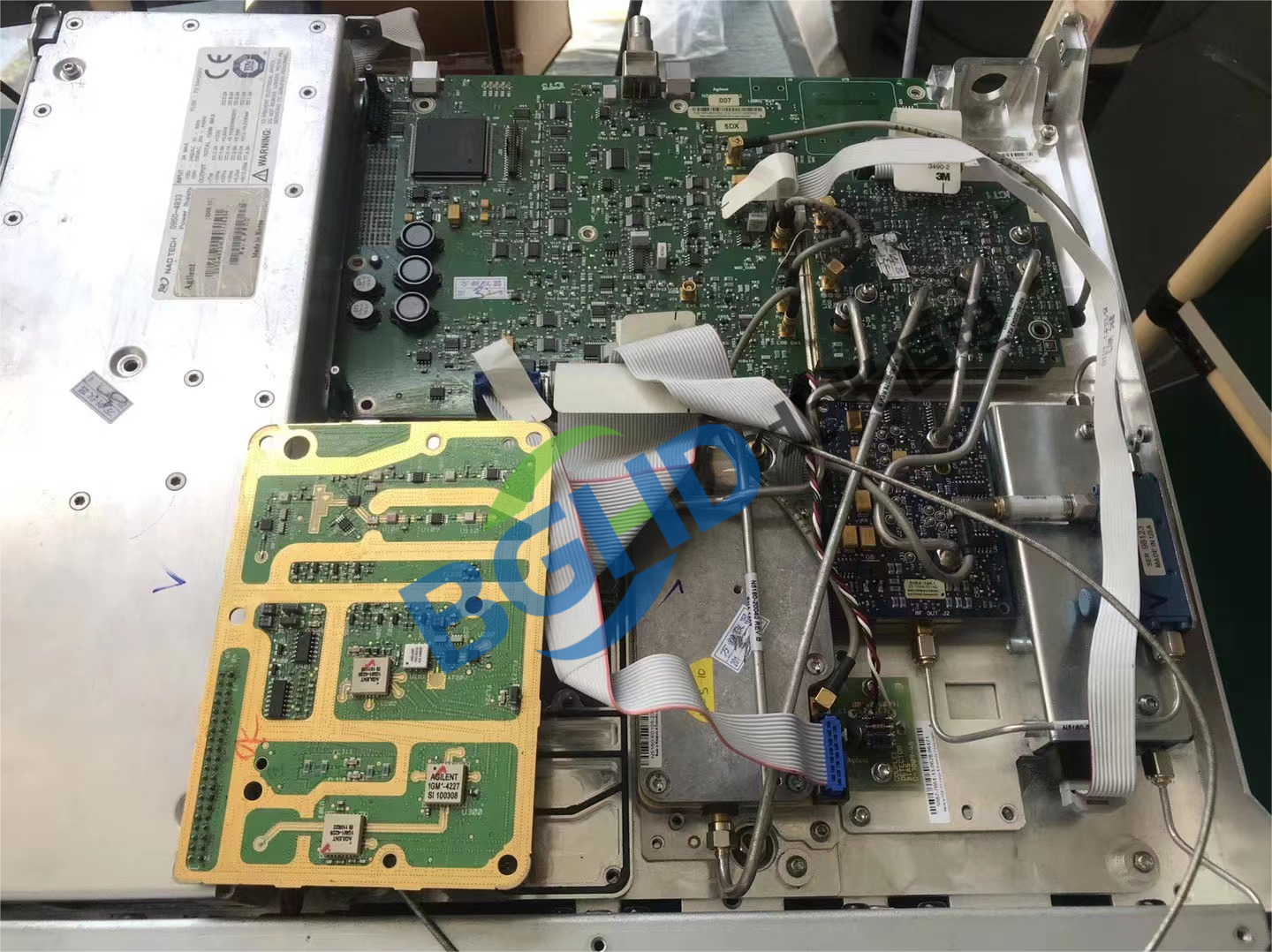

4. 模块定位：拆解射频输出模块总成，分别测试：

   • 末级放大器：增益较正常值偏低约8 dB。

   • 程控衰减器：部分衰减位（特别是高频通路）插入损耗异常增大（标称6 dB档位实测损耗达18 dB）。

   • 滤波开关：高频段对应的开关触点接触不良。

5. 深度诊断：进一步检测发现，末级放大器供电异常（一只滤波电容击穿导致供电电压下降），高频段信号通道上的一只微波开关芯片部分失效。

维修：

1. 拆解故障模块，更换击穿的滤波电容，恢复放大器正常供电。

2. 更换失效的微波开关芯片（焊接时注意防静电及热风枪温度控制）。

3. 对程控衰减器进行校准与筛选，确认其各档位插入损耗恢复至出厂标准。

4. 整机重新组装，进行全面的功率校准与频率校准。

5. 使用功率计和频谱分析仪在9 kHz ~ 6 GHz全频段、-120 dBm ~ +13 dBm全功率范围内进行验证。

验证结果：

• 自检完全通过，无任何报错。

• 全频段输出功率恢复至±0.5 dB以内（符合出厂指标）。

• 高频段输出稳定，无跳动现象。

• 信号发生器恢复正常工作状态，维修完毕。
