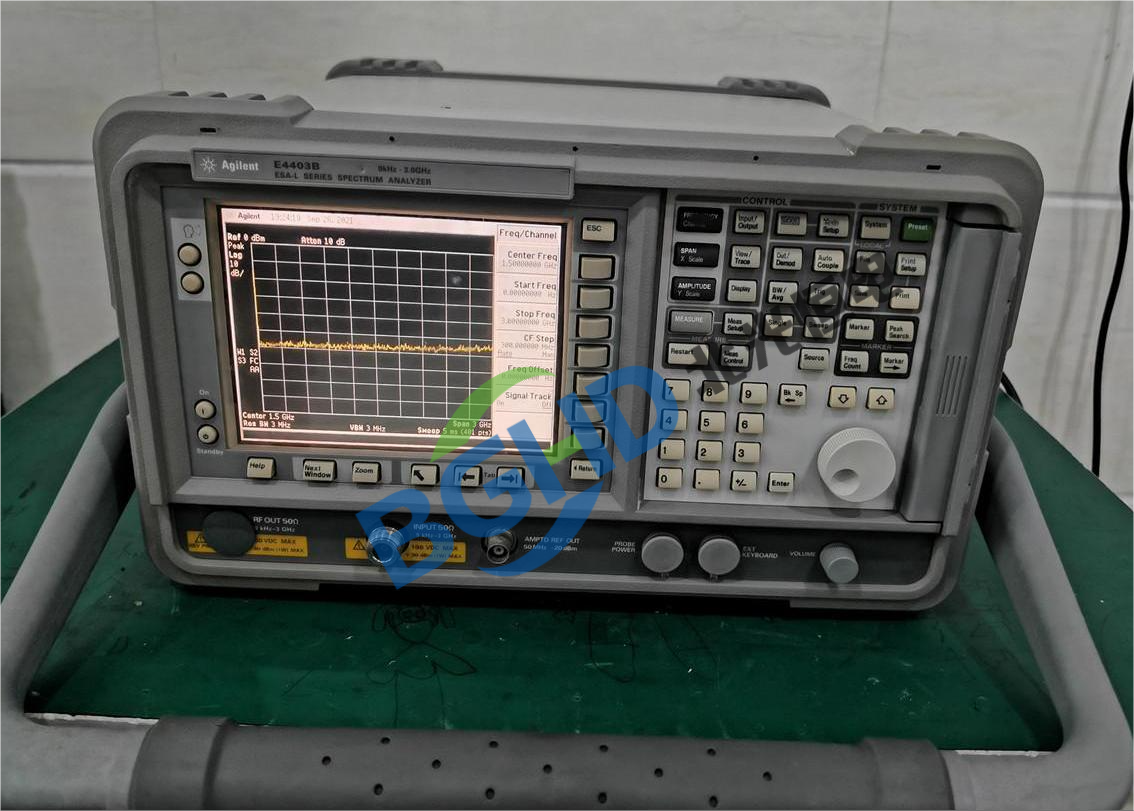

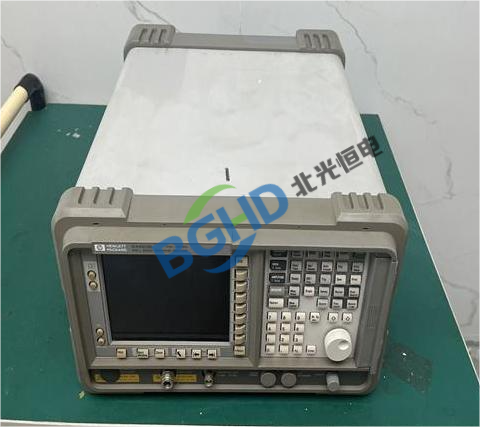

安捷伦Agilent E4403B ESA-L系列频谱分析仪维修案例

安捷伦E4403B是ESA-L系列的基础型频谱分析仪，频率范围9kHz至3.0GHz，显示平均噪声电平（DANL）优于-130dBm（前置放大器关），分辨率带宽（RBW）30Hz至5MHz，幅度精度±1.0dB。结构紧凑、操作简便，适用于RF教学、基础维修、EMC预扫及频谱监测。虽性能定位入门，但继承了ESA平台的稳定性和可重复性，是性价比突出的“入门优选”。

北光恒电测试设备维修中心分享E4403B频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent E4403B 频谱分析仪（3GHz，ESA-L系列）；

故障描述： 仪器开机后屏幕无显示，风扇转动，前面板按键灯亮但无响应，GPIB接口无法通信。开机过程无自检音，等待数分钟后屏幕仍无任何字符或图形。外接显示器（VGA接口）亦无输出，判定主板视频输出故障。

检测过程：

首先检查电源模块，测得+5V、+12V、-12V均正常，纹波较小。然后检测主板核心电压（CPU、内存、时钟），发现CPU供电1.5V正常，但南桥芯片表面温度异常高（烫手）。用示波器探测内存数据总线，无活动波形，CPU未正常执行代码。进一步检查BIOS芯片（29LV400）的片选信号，始终为高电平，说明CPU未尝试读取BIOS。测量CPU复位引脚，复位信号正常释放，但CPU不取指。怀疑南桥或CPU内部电路损坏。由于该机型主板集成度较高，无法单独更换芯片。

维修： E4403B频谱分析仪维修案例

更换整块主板（二手拆机良品），重新烧录对应版本的固件（需匹配序列号）。更换后开机，屏幕显示正常，自检通过。进行全机校准（包括幅度、频率、扫描等），使用标准信号源验证各频段电平准确度。

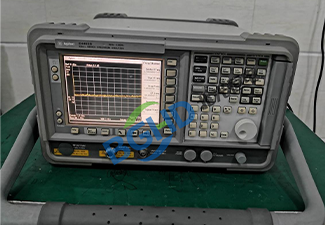

主板更换后，仪器恢复正常，所有功能通过测试，精度符合规格书要求，维修完毕。
