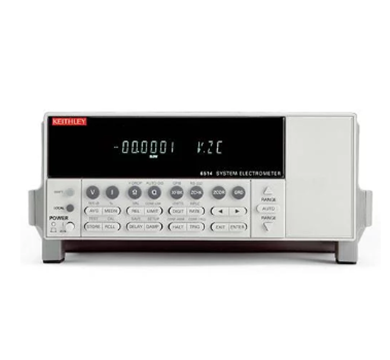

在材料科学、半导体测试、高能物理及精密电子测量领域，吉时利（Keithley）6514静电计凭借其高达5½位的分辨率和fA级（飞安）电流测量能力，已成为微弱信号检测的标杆设备。然而，作为一款集高灵敏度与复杂电路于一体的精密仪器，6514在长期使用中难免因环境因素、操作过载或元件老化出现各类故障。本文将系统梳理6514静电计的常见故障类型、诊断方法及专业维修流程，为用户提供全面的维修参考。

吉时利6514静电计常见故障概览

6514静电计具备电压、电流、电阻和电荷测量功能，其输入阻抗高达10¹⁴Ω，可测量低至1fA的电流。根据维修数据统计，故障主要集中在以下六大类：

电源系统故障：表现为无法开机、开机后无反应、内部响声异常。通常由变压器损坏、保险管熔断或电源管理芯片失效引起。

测量精度异常：表现为电压电流测试不准、读数不归零、测量值偏低。常见原因包括前端模拟开关或多路复用器老化、低偏置电流运放损坏、输入保护电路漏电或EEPROM校准数据丢失。

显示故障：表现为显示屏花屏、黑屏或显示异常，通常涉及屏幕组件或显示驱动电路问题。

通信与控制故障：表现为按键/旋钮无响应、无法与PC联机，多为编码器磨损、通讯接口芯片击穿所致。

模拟端口故障：表现为偏置异常、信号输出超差，通常是控制板模拟单元组件损坏。

开机报错：显示5001、5003、5051等错误代码，需根据具体代码定位故障模块。

典型故障诊断与维修方案

1. 无法开机与电源故障

当设备按下电源键无反应，或内部发出异常响声但无法启动时，首先应检查电源线是否完好并确认供电正常。若内部响声明显且机身发烫，通常为变压器损坏。此外，需检测保险管是否熔断，排除电源输入级短路的可能。

维修方案包括更换同规格原厂品质变压器，或检测并更换损坏的整流桥、滤波电容及电源管理芯片。维修后必须进行48小时老化测试，确保电源稳定性。

2. 电压/电流测量不准

当测量结果与实际值偏差较大，开启过零保护时示数不归零，或读数始终低于预期值时，常见原因包括：前端模拟开关或多路复用器老化、低偏置电流运放损坏、输入保护电路元件漏电导致信号衰减，或存储校准系数的EEPROM数据丢失。

维修时需拆机检测模拟板，定位失效芯片并更换，同时对输入保护电路进行全面检查，更换漏电的TVS管或限流电阻。维修后进行整机精度校准，使用可追溯至国家基准的标准源进行多点标定。还需验证零点漂移：短接输入端观察长时间趋势，并启用自动归零功能。

3. SRQ服务请求错误

当设备显示SRQ（Service Request）错误提示时，可能的原因包括硬件故障（电源模块或信号处理单元异常）、软件错误（固件或驱动程序存在bug）、配置问题（参数设置不兼容）或外部电磁干扰。

维修方案首先尝试恢复出厂设置以排除配置问题，然后检查并更新最新固件版本。若问题持续，需进行硬件检测，重点排查信号处理链路。同时可向用户提供屏蔽与接地优化建议，减少外部干扰。

4. 读数杂峰与噪声干扰

当测量时出现不规则杂峰（spike），读数跳动严重时，需排查以下要点：电源稳定性（不稳定的电源会引入噪声）、屏蔽接地是否良好、连接电缆是否老化（Triax线缆绝缘性能下降会导致泄漏电流）。

维修方案包括检修内部电源滤波电路并更换老化电容，检查并修复接地回路问题。建议用户使用双层屏蔽电缆：外屏蔽接机壳地，内屏蔽驱动至Guard电位。维修后需验证信号纯净度，确保噪声水平符合出厂指标。

5. 模拟端口损坏与偏置异常

当测量电流或电荷时存在固定偏置，且偏置与量程相关时，通常为控制板模拟单元组件损坏。维修方案包括更换控制板模拟单元组件，进行全面自检与校准，并清理内部积灰，调整检测仪器至最佳状态。

6. 保护功能异常（Guard模式报错）

若非保护模式下电阻测量正常，但开启Guard模式后显示开路，可通过以下方法诊断：在红黑输入夹之间连接约10MΩ电阻，设置为Auto、OHMs、open Z CHK模式，此时应读数为10MΩ。开启Guard模式后若显示开路，说明内部保险丝熔断。

维修方案为断电后拆机，定位主板上的F1保险丝（标记1A/250V），更换同规格保险丝（原厂料号FU-100-1），并检查保险丝熔断原因，排除后端短路隐患。

专业维修服务流程

专业的6514静电计维修应遵循以下标准化流程：

第1步：故障确认与初步检测：使用高精度万用表、示波器等工具进行初步功能测试，复现客户报修故障，记录错误代码和异常现象。

第2步：拆机与精确定位：由经验丰富的工程师拆机，对电源板、模拟板、控制板进行逐级检测，精确定位失效元件。6514内部电路密度高，需使用专业工具和测试软件辅助诊断。

第3步：芯片级维修执行：更换确认失效的芯片、电容、电阻、保险丝等元件。使用配件均为原厂品质或经过严格筛选的等效替代件，确保兼容性和可靠性。

第4步：整机校准与性能验证：维修完成后，必须在符合ISO 17025标准的实验室环境中进行全量程精度校准。使用可追溯至国家基准的标准源，对电压、电流、电阻、电荷各功能进行多点标定，确保指标恢复至出厂规格。

第5步：老化测试与质量检验：通过校准的设备需进行连续48小时以上的老化稳定性测试，确认无温漂过大、读数跳动或死机现象后，出具质检报告交付客户。

维修服务优势与承诺

快速响应——收到设备后快速完成初步检测并提供诊断报告

透明定价——固定价格维修方案包含所有人工和材料费用

原厂级技术——工程师具备吉时利产品维修经验，熟悉6514电路架构

质保保障——维修后3个月服务保修。

使用与维护建议

为延长6514静电计的使用寿命，建议用户注意以下事项：

使用环境：保持洁净干燥，避免强电磁干扰源；控制相对湿度低于50%以减少表面漏电。

操作规范：严禁输入超过仪器允许范围的信号；测量前确保电缆连接良好；先接输入线缆再加信号。

定期校准：根据使用频率定期进行校准，确保测量准确性。

日常保养：使用柔软干布擦拭表面，定期检查电缆和连接器是否有损坏。

吉时利6514静电计是微弱信号测量的精密利器，一旦出现测量不准、无法开机或报错等故障，请及时寻求专业维修服务。精准的诊断、规范的芯片级维修、严格的校准流程——我们将以专业标准，让您的6514静电计重获飞安级测量精度。
