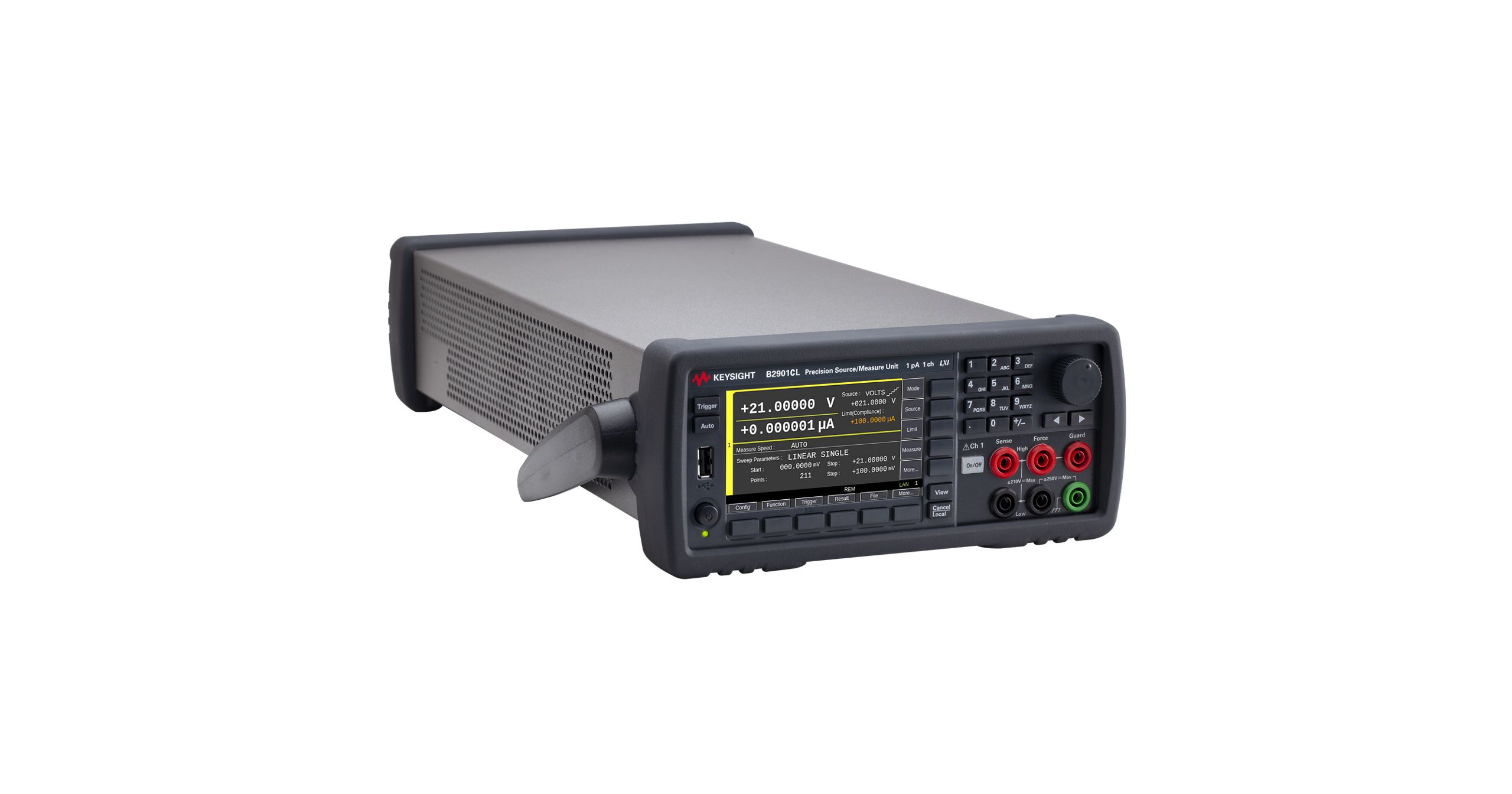

是德B2901CL作为B2900系列核心精密源表，凭借±210V电压、±3A直流电流输出及100fA超低电流分辨率，成为半导体测试、精密元件表征、光伏器件研发的核心设备。长期高压输出、频繁开关机及复杂工况下，易出现电源故障、测量漂移、通信中断等问题。结合真实维修案例，拆解B2901常见故障与标准化修复流程。

　　开机无响应与电源模块故障维修

　　B2901开机黑屏、指示灯不亮或反复重启，多为电源模块老化、高压电路过载或输入保险烧毁所致，是该型号最高发故障。

　　真实案例中，一台使用5年的B2901开机无任何反应，先排查外部供电：更换合格电源线与稳压插座，确认AC 220V输入正常;拆机检测电源板，发现主滤波电容(470μF/450V)鼓包、±15V稳压芯片(LM2596)输出偏差超12%，且输入侧保险丝(5A/250V)熔断。更换同规格耐高温电容、原装稳压芯片与保险丝后，重新焊接电源板虚焊焊点，设备正常开机。另一类故障为开机提示“Power Fail”，多因电源监控电路(UC3844)损坏或高压输出回路短路，需检测高压板功率管(IRFZ44N)，更换击穿元件并做绝缘处理，彻底消除开机报错。

　　测量漂移与输出精度异常维修

　　测量值不归零、电压/电流输出不准、负载能力下降，是B2901影响测试结果的核心故障，主要源于输出放大电路老化、采样电阻漂移或校准数据丢失。

　　当出现电流测量漂移(偏差>0.5%)时，先执行出厂校准(System→Calibration→Reset)，排除参数紊乱问题;若校准无效，拆机检查前端采样板，发现高精度采样电阻(0.1Ω/0.01%)阻值漂移、运算放大器(OP07)增益异常。更换低温漂采样电阻与原装运放后，重新校准输出精度，电流测量误差控制在±0.02%内。针对无电压输出或带载能力差故障，重点排查高压输出板，B2901高压回路易因过载导致功率MOS管击穿、限流电阻烧断，需更换损坏元件并检测驱动电路，避免二次击穿，修复后带载能力恢复至±210V/3A额定标准。

　　显示异常与控制面板故障维修

　　开机花屏、黑屏、按键/旋钮无响应，直接影响设备操作与数据读取，故障集中于显示模块、面板排线或主控板交互电路。

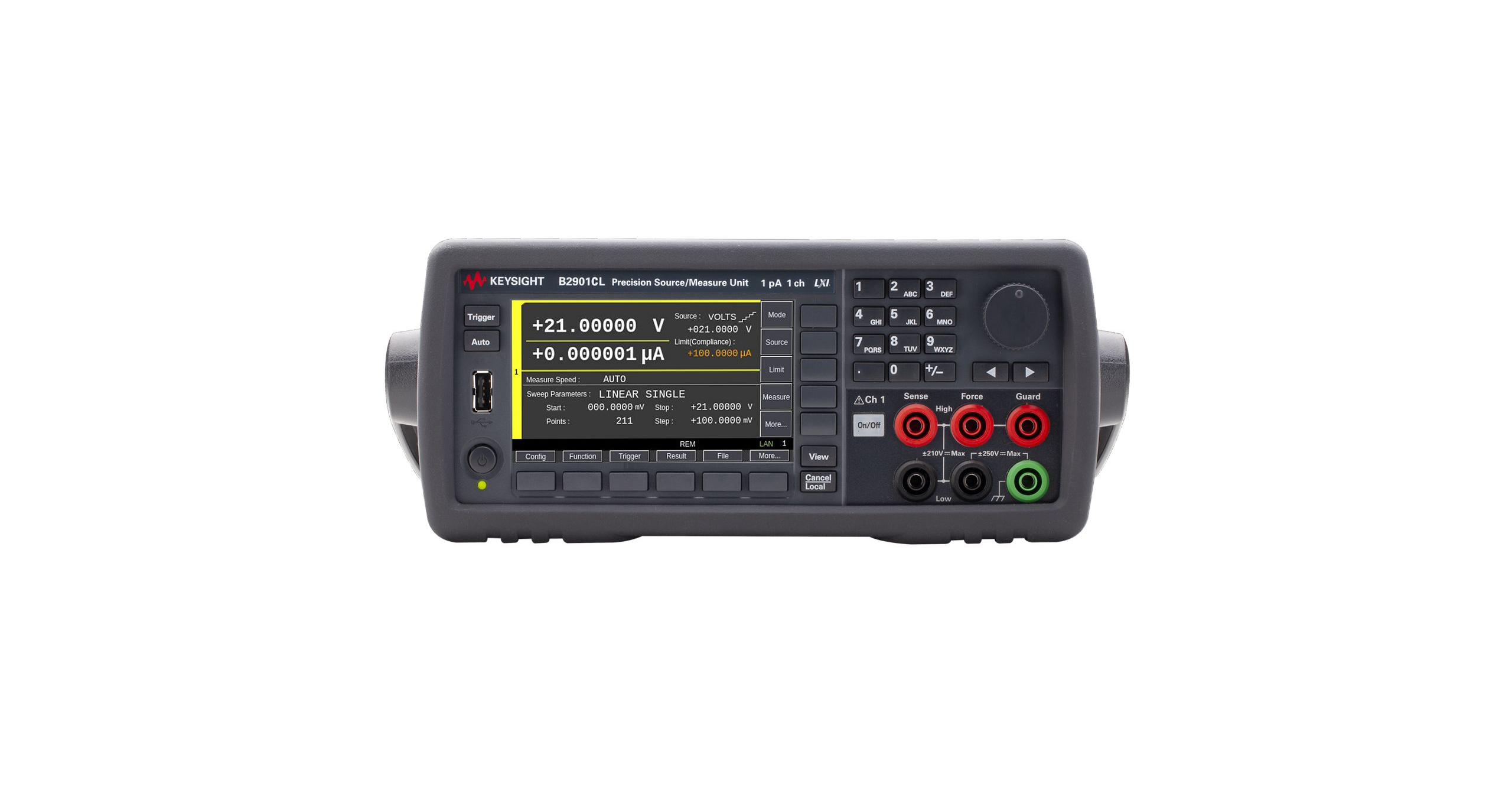

　　若B2901开机有背光但无图像，大概率为4.3寸LCD显示屏损坏或排线接触不良。维修时拆卸前面板，拔下显示排线，用无水酒精清洁触点后重新插紧;若无效，更换同型号工业级LCD模块，检测背光驱动电路，更换老化LED灯珠，恢复高清显示。针对按键失灵、旋钮串位问题，多因长期使用导致导电橡胶老化、触点氧化或编码器损坏。拆解面板后，打磨按键触点氧化层、更换老化导电橡胶，检测旋钮编码器(EC11)，修复虚焊或更换损坏编码器，操作灵敏度恢复如初。

　　通信故障与系统报错维修

　　B2901支持GPIB、USB、LAN通信，远程控制失败、数据丢包或系统报错(如“Comm Error”)，多为接口芯片损坏、固件异常或网络配置错误。

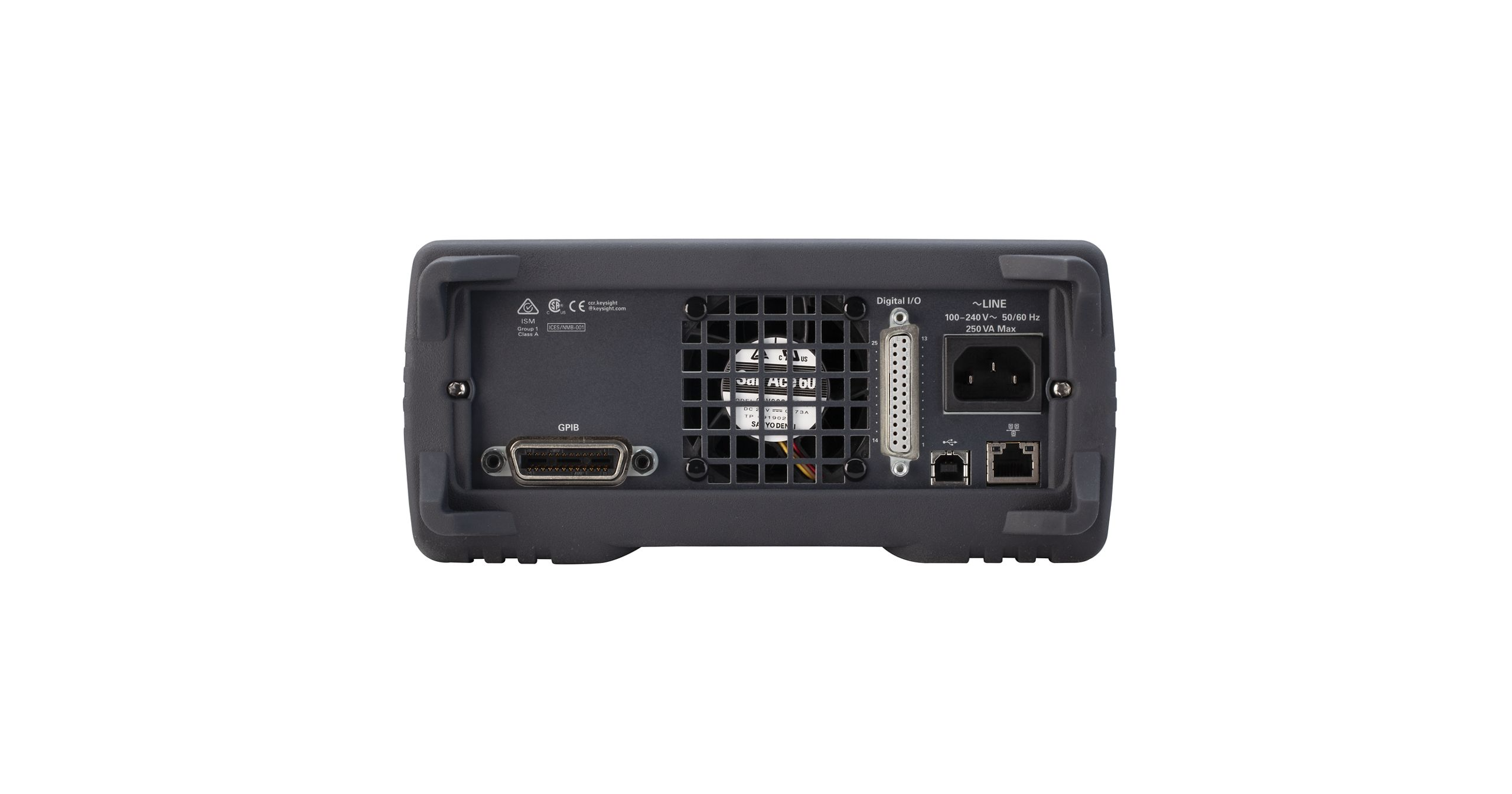

　　GPIB通信故障时，先检查GPIB线是否破损、地址设置是否正确(默认24)，更换合格线缆测试;若仍失败，拆机检测GPIB接口芯片(74HC586)，多数故障为电压波动导致芯片烧毁，更换芯片并焊接270pF补偿电容，通信恢复稳定。USB/LAN故障需排查接口物理损坏、驱动异常，重新刷机升级固件至最新版本，修复主板通信电路虚焊焊点。此外，开机提示“Interlock Error”(互锁报错)，多因高压互锁回路断开，检查后面板互锁端子是否短接、线路是否破损，重新连接并锁紧端子，消除安全报错。
