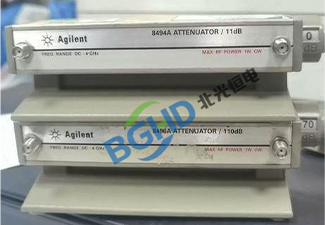

8494A特点：
频率范围：DC-4GHz（可扩展至18GHz的选件，常见为标准4GHz型号）
衰减范围：0-11dB（1dB步进，共11档）
插入损耗：典型值0.3dB（0dB状态）
最大输入功率：+30dBm（1W）
控制方式：手动旋钮（机械式）或可选程控（通过步进电机/继电器）
连接器：标配N型母头（可选APC-7、SMA）
常见故障现象：
旋钮转动时衰减量无变化或跳变
衰减精度超标（如设定5dB实测5.5dB）
插入损耗过大（>0.6dB）
高频段（>3GHz）驻波比劣化
旋钮卡滞或转动阻力异常
内部电阻烧毁（有焦味或外壳发热）
维修范围与步骤
1. 机械与旋钮检查
检查前面板旋钮是否松动或破损；拆卸后观察传动齿轮有无磨损、缺齿。
内部凸轮或定位钢珠弹簧失效会导致档位定位不清晰，需更换同规格弹簧或钢珠（直径2mm）。
若为程控型号（可选步进电机），检查电机驱动板供电及控制信号。
2. 衰减片/电阻网络维修
8494A内部采用多个1dB Pi型衰减片级联（通过开关接入或旁路）。
打开外壳，定位每个1dB衰减片（通常为小型陶瓷基板厚膜电阻）。
测量衰减片输入/输出对地电阻：1dB衰减片π型网络通常为两个串联电阻（约8.7Ω）和一个对地电阻（约870Ω），具体值因设计略有差异。
常见故障：烧毁（开路或阻值变无穷大），需更换同规格衰减片。若无原厂件，可使用高频贴片电阻（0603，精度1%）自行搭棚焊接，但需注意分布参数影响高频性能。
检查接地螺钉和焊接点有无虚焊。
3. 开关（继电器/接触弹簧）维修
机械型号内部采用弹片接触式开关（类似旋转波段开关）。触点氧化或磨损会导致接触电阻增大或档位错乱。
用细砂纸（2000目）轻打磨触点，或用精密电子清洁剂（如WD-40精密电器清洁剂）喷洗。
程控型号内部使用磁保持继电器（Teledyne 712系列），测量线圈电阻（约50-100Ω），损坏需更换。
4. 高频性能优化
衰减器内部微带线可能因拆卸变形，应平整复位。
所有紧固螺丝需拧紧，确保接地连续。
使用矢量网络分析仪（如E5071C）测试S21和S11：
插入损耗（0dB档）：DC-4GHz ≤0.5dB
衰减精度：各档位误差≤±0.3dB或±3%取大者
回波损耗（驻波比）：优于15dB（或VSWR≤1.35）
5. 功率容量验证
输入+30dBm（1W）连续波，监测无烧毁或性能劣化。
注意：测试前确认衰减器处于最大衰减（11dB）再送功率，防止损坏。
日常维护建议
定期（每半年）用网络分析仪校准衰减精度和插入损耗。
手动操作时慢速旋转，避免暴力损坏齿轮。
工作环境干燥，防尘防腐蚀。
若长期未用，旋转旋钮若干次以清洁触点。
输入功率勿超过+30dBm（1W），高功率测试需外接大功率衰减器保护。
