安捷伦（Agilent）8496A步进可调衰减器维修指南

发布时间：2026-05-26 14:05:41 人气：

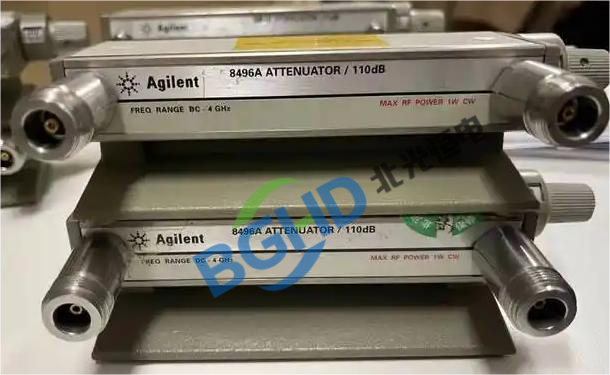

安捷伦（Agilent）8496A步进可调衰减器：DC-4GHz高动态范围步进衰减模块


故障预检与常见维修方案

8496A特点：

频率范围：DC-4GHz（可选至18GHz高频版本）
衰减范围：0-110dB（10dB步进，共11档）
插入损耗：典型值0.5dB（0dB状态，4GHz内）
最大输入功率：+30dBm（1W）
控制方式：手动旋钮（多档位机械开关）
连接器：标准N型母头

与8494A/8494B的区别： 8496A每步进10dB，最大衰减110dB，适用于需要大动态范围的场景；8494A为1dB步进、最大11dB。两者内部结构类似但衰减单元不同（10dB/片）。

常见故障现象：

旋钮转动时衰减值跳变或卡滞
衰减精度超标（如10dB档实测12dB）
高衰减档位（≥80dB）隔离度不足（信号泄漏）
插入损耗过大（>1dB）
高频段驻波比劣化，反射严重
内部异味或烧焦痕迹

维修范围与步骤

1. 机械结构检查

拆卸外壳，观察步进开关齿轮系统。8496A使用多晶圆旋转开关，每个晶圆对应一个10dB衰减单元。
检查定位钢珠、弹簧、凸轮是否磨损；拨叉有无变形。
润滑旋转轴（专用润滑脂），但避免沾污触点。

2. 衰减片/电阻网络维修
内部典型结构：5个10dB衰减单元级联（10+20+30+40+50dB可达110dB？实际为11档：0、10、20…100、110dB，通过不同组合实现）。通常使用多个10dB标准衰减片，通过开关组合接入。

测量各个10dB衰减片阻值：10dB Pi型网络典型值R1=R2≈96.25Ω，R3≈71.15Ω。
烧毁的衰减片需更换。若无原厂件，可用厚膜电路替代（需匹配寄生参数）。
检查微带线焊点开裂，补焊并测试连续性。

3. 开关触点修复

各晶圆上的触点（镀金银触点）氧化是导致衰减跳变的主因。使用精密电子清洁剂（如CRC QD）喷洗，并用无尘布轻擦。
触点压力弹簧片变形可微调恢复弹性。
注意：不要用砂纸打磨，否则破坏镀层加速氧化。

4. 屏蔽与隔离度优化

高衰减档位（如100dB）信号泄漏可能来自空间耦合或接地不良。
确保各单元屏蔽盖完整，接地螺钉紧固。
可在衰减器内部增加吸波材料（如Eccosorb）抑制腔体谐振。

5. 高频性能测试（使用VNA）

插入损耗（0dB档）：DC-4GHz内≤0.6dB。
衰减精度：各档位误差≤±0.5dB或±3%取大者。
回波损耗：≥14dB（全频段）。
隔离度：最大衰减档（110dB）实际应≥100dB（4GHz），若低于90dB需检查屏蔽。

6. 功率测试与老化

输入+27dBm（0.5W）CW，监测温度是否异常。
旋转循环500次，测试重复性≤0.1dB。

维修后验收标准

参数	合格标准
频率范围	DC-4GHz（高频选件至18GHz）
插入损耗（0dB）	≤0.6dB（4GHz）
衰减精度（10-110dB）	±0.5dB（≤1GHz）；±1dB（>1GHz）
回波损耗	≥14dB（全频段）
最大衰减隔离度	≥100dB（典型）

日常维护建议

因是大动态衰减器，使用前确认输入功率不要超过1W。
操作时慢速旋转，避免猛烈撞击。
每年校准一次衰减精度，特别是用于EMC测试时。
存储时置于防潮柜，防止触点氧化。
