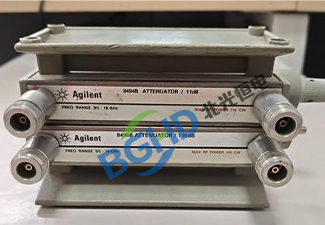

8496B特点：
频率范围：DC-18GHz（覆盖C/X/Ku波段）
衰减范围：0-110dB（10dB步进，共11档）
插入损耗：典型值0.8dB（0dB状态，18GHz内）
最大输入功率：+30dBm（1W）
控制方式：手动旋钮（精密机械开关，适合高频）
连接器：标配APC-7或N型（50Ω），部分可选SMA
与8496A的核心区别：
8496A工作到4GHz，8496B扩展到18GHz，对内部微带线、接地、屏蔽要求更高。
高频版本使用更小的衰减片和优化的信号路径，端口驻波比更优。
内部开关触点镀硬金，减少高频反射。
常见故障现象：
高波段（>10GHz）衰减精度严重下降（如10dB档实测14dB）
插入损耗高频段陡增（>2dB）
回波损耗变差（VSWR>2.0），反射明显
旋钮转动时有“咔嗒”声但衰减值不准确
高衰减档位（≥80dB）隔离度不足，泄漏耦合
接头中心针偏移或磨损
维修范围与步骤
1. 高频连接器检查
使用20倍放大镜观察APC-7或N型连接器。如有划伤、中心针弯曲或凹陷，需更换连接器（须注意高频扭矩要求）。
检查连接器内部介质有无裂纹，否则会引起阻抗不连续。
2. 衰减片/电阻网络高频特性
每个10dB衰减片由薄膜电阻网络构成（微型贴片或陶瓷基板）。高频下寄生参数敏感，建议使用原厂配件或高精度薄膜电阻手工替换（1%精度，0402封装）。
测量单个10dB衰减片阻值：理想Pi型电阻值为R1≈96.25Ω，R3≈71.15Ω。偏差超过±2%需更换。
检查接地过孔：高频衰减片底部必须有低电感接地，若过孔断裂，可用0Ω电阻或铜带补焊接地。
3. 开关触点修复（高频特殊要求）
旋转开关触点为叉指式镀金簧片。氧化或磨损会引入阻抗变化，导致高频信号反射。
使用无水乙醇+无尘布轻擦，切勿使用粗糙砂纸。
若簧片压力不足，可微量调整弹簧角度（注意弹性极限）。
更换触点时需使用同规格镀金簧片（避免不锈钢替代）。
4. 内部微带/共面波导修复
高频信号传输线为低损耗微波基板（如Rogers RO4003）。
检查微带线是否有裂纹、翘起或焊锡残留，必要时重新焊接或修补。
线宽需符合50Ω特性阻抗（例如在RO4003上，0.4mm线宽约50Ω），修补时注意形状。
5. 屏蔽与隔离度增强
高衰减档位（100dB）时，泄漏路径可能为腔体缝隙或开关缝隙。
紧固所有面板螺丝，并在腔体接缝处加贴导电泡棉。
在内部衰减器级间增加金属隔离板（若有空位）。
6. 高频性能测试（使用矢量网络分析仪，如N5225A）
频率范围：验证DC-18GHz（可选至26.5GHz，视型号）。
插入损耗（0dB档）：18GHz内≤1.0dB（典型0.8dB）。
衰减精度：各档位误差≤±0.8dB或±3%，取大者（<10GHz）；≤±1.2dB（10-18GHz）。
回波损耗：全频段≥12dB（VSWR≤1.67）。
隔离度：最大衰减（110dB）时，实测应≥100dB；若偏低，检查屏蔽和接地。
7. 功率测试与长期稳定性
输入+27dBm（0.5W）CW，持续1小时，无性能漂移。
旋钮转动500次，重复性误差≤0.2dB。
日常维护建议
高频环境下使用前，用网络分析仪验证衰减平坦度。
连接线缆需为低损耗稳相电缆（如Gore）。
操作时使用扭矩扳手，避免连接器损伤。
每半年用异丙醇清洁连接器内外导体。
存放于防潮柜，防止触点氧化及介质吸潮。
