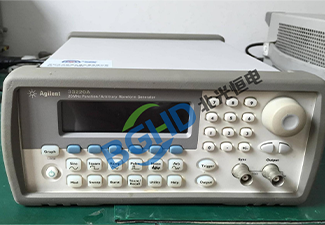

安捷伦（Agilent）33220A函数/任意波形发生器维修指南

安捷伦（Agilent）33220A函数/任意波形发生器（20MHz）作为经典DDS信号源，广泛应用于电子实验室、教学演示、传感器激励、低频电路调试等领域，兼具正弦波、方波、三角波、脉冲波、锯齿波以及任意波形（64K点），AM/FM/PM/FSK/PWM调制，扫描、猝发、外部时钟参考、GPIB/RS232/USB通讯（选件）等功能。长期使用中，受输出放大器损坏、DDS芯片故障、电源板电容老化、旋钮编码器磨损等因素影响，易出现各类故障。本文整理33220A最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“DDS Error”、“Memory Error”）；开机后停留在启动界面或反复重启。

排查与维修： 检查电源线及保险丝；内部变压器及线性稳压模块（7805/7905/7812）输出电压异常需检修；主板钽电容（通常黄色10uF/16V）短路需更换；固件（U8 EPROM）损坏需重新烧录；SRAM（U9）损坏需更换。

(二)输出无信号/幅度异常故障

故障现象： 主输出或辅助输出（同步）无波形、输出幅度明显偏低（设定5Vpp实际1Vpp）、直流偏置无法调零、高频率输出衰减过大。

排查与维修： 检查BNC输出接口是否氧化或中心针断裂；输出继电器（K101）触点氧化或线圈开路需更换；输出放大器（U14，AD8057）损坏需更换；DDS芯片（AD9852）输出引脚虚焊或损坏需更换；输出衰减器电阻（R145/R146等）烧毁需更换；偏置调整电路运放（U13）损坏需更换。

(三)波形失真/噪声过大故障

故障现象： 正弦波失真（THD>0.2%）、方波过冲或上升沿过缓（>25ns）、波形有毛刺或台阶。

排查与维修： 检查输出低通滤波器（7阶椭圆）电容C117/C118等漏液或开路需更换；时钟DAC（U15，AD9752）输出重构滤波器电阻变值需更换；DDS时钟PLL（U17，AD9833）失锁需检修；电源纹波大（如+5V纹波>50mV）需更换电源滤波电容。

(四)频率/相位精度故障

故障现象： 设定频率与实际输出偏差大（>0.01%）、频率跳变、外部参考时钟锁定失败。

排查与维修： 内部参考时基（10MHz TCXO，U21）老化需更换；PLL（U17）鉴相器或VCO损坏需检修；外部参考输入接口保护二极管（D3）击穿需更换。

(五)调制/扫描/猝发功能故障

故障现象： 调幅/调频/调相等无输出、扫频不连续、猝发脉冲个数不对、外部调制输入无效。

排查与维修： 检查调制源选择（内部/外部）；内部调制波形DDS（部分由主DDS实现）异常需检修；外部调制输入接口（BNC）保护元件损坏需更换；扫描触发电路（U11）损坏需更换。

(六)显示与操作类故障

故障现象： VFD屏幕显示暗淡/缺划、按键无响应、旋钮编码器跳动。

排查与维修： VFD屏幕（Noritake）老化需更换；按键导电橡胶老化需更换按键板；编码器（EC11）内部金属弹片磨损需清洗或更换；前面板单片机（U1）与主板通信排线松动需重新插接。

(七)通讯与远程控制故障

故障现象： GPIB、RS232、USB（选件）无法连接上位机，SCPI指令无响应。

排查与维修： 更换线缆，匹配地址或波特率；GPIB接口芯片（NAT9914）损坏需更换；RS232驱动芯片（MAX202）损坏需更换；USB接口芯片（FT245）损坏需更换。

(八)散热与电源故障

故障现象： 运行一段时间死机、内部温度过高、风扇噪音大或不转（33220A无风扇，自然散热，但过热仍可能出现）。

排查与维修： 检查通风口是否堵塞；电源调整管（Q1，2N3055）过热需检查负载电流是否过大；内部电解电容（C1/C2）鼓包需更换。

(九)其他故障

内部电池（CR2032）用于保存实时时钟和校准数据，电压低于2.8V需更换并重新校准；输出短路保护二极管（CR1/CR2）击穿需更换；报错代码参考维修手册（如“Error -221”为设置冲突，“Error 320”为存储错误）。建议每年使用示波器/万用表验证输出幅度和频率；避免输出端长时间短路或接入外部电压。
