示波器垂直旋钮的芯片级修理：从手感卡顿到参数精准调节全恢复

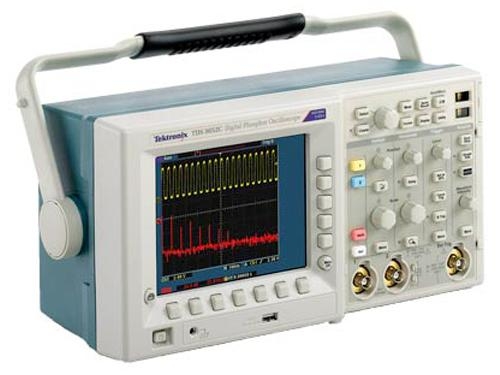

　　示波器的垂直旋钮是测试工程师日常使用频率最高的操控部件，负责调节通道垂直档位、波形幅度显示的核心参数。长期高频使用后，旋钮很容易出现转动卡顿、参数乱跳、调节无响应的问题，很多用户遇到这类故障时，要么反复擦拭旋钮表面、重启仪器，误以为是软件卡顿，要么直接建议更换整套面板操控板，维修成本直接飙升至数百元。实际上这类故障90%以上的根源都集中在旋转编码器的局部磨损、信号链路接触不良，通过分层排查和芯片级靶向修复，就能以极低的成本让旋钮的调节手感和参数精度完全恢复至原厂状态。

　　垂直旋钮故障的典型分层表现:不同成因导致的旋钮故障，特征差异非常明确，可以快速完成初步区分：1、轻度故障：旋钮转动时手感发涩，轻微卡顿，参数调节偶尔出现跳变，清理面板缝隙的灰尘后能短暂恢复正常，使用几天后故障再次复发。这类故障90%来自实验室粉尘、油污侵入编码器内部，导致触点氧化，属于最容易修复的类型。2、中度故障：旋钮转动时出现明显空转，部分角度完全没有参数响应，顺时针旋转时波形幅度反而反向减小，调节精度完全失控。这类故障的根源是编码器内部电刷磨损、码盘氧化，脉冲输出信号丢包，已经无法通过简单清洁解决。3、重度故障：旋钮完全失去阻尼感，转动时内部出现异响，参数完全没有任何变化，甚至旋钮直接从面板上脱落。这类故障多为编码器内部机械结构断裂、引脚虚焊，需要更换同规格精密元件才能彻底解决。

　　垂直旋钮故障的标准化修理流程：第一步：无创假性故障排查，完全不需要拆机，先排除软件和外部假性问题：更换同面板上功能正常的其他旋钮，安装到故障垂直旋钮的位置测试，如果故障消失，说明原旋钮编码器本体损坏;如果故障依旧，说明问题出在面板内部的信号链路。执行示波器出厂恢复操作，重新刷新仪器固件，排除系统软件参数异常导致的旋钮响应逻辑错误，确认不是软件层面的假性故障。第二步：精准定位硬件故障点，确认硬件异常后，开盖前先通过示波器直接采集编码器输出的AB相脉冲信号：转动旋钮时，如果脉冲信号断断续续、出现大量丢包，说明故障点就在编码器本体内部;如果脉冲信号输出完全正常，但示波器没有响应，说明故障点在编码器到主控板之间的面板排线、信号滤波电路上。第三步：分层芯片级修复，根据故障点的不同，采用对应的修理方案，不盲目更换元件：清洁修复‌：针对轻度触点氧化故障，使用专用精密电子清洁剂，在不拆解编码器整体结构的前提下，注入内部反复转动旋钮清洁氧化层和油污，吹干后重新涂抹专用阻尼润滑脂，恢复旋钮顺滑的转动手感，不需要更换任何元件就能解决问题。‌同规格元件替换‌：针对电刷磨损、码盘老化的中度故障，选用和原厂型号完全一致的脉冲旋转编码器，严格匹配脉冲数、阻尼扭矩参数，使用温控精密焊台完成拆焊，避免周边面板元件出现虚焊、连锡。链路修复‌：针对面板排线虚焊、信号滤波电容老化的故障，重新补焊排线接口，更换参数漂移的滤波电容，恢复脉冲信号的完整传输，避免信号干扰导致的参数乱跳。第四步：全功能校验老化，修理完成后，进行连续上千次的全行程旋转测试，全程监测脉冲输出的相位和占空比，确认垂直档位调节顺滑、无跳变、无空转，调节步进完全符合原厂设计，再进行24小时连续带载老化，确认故障不会短期复发后，才交付使用。
