设备特点：

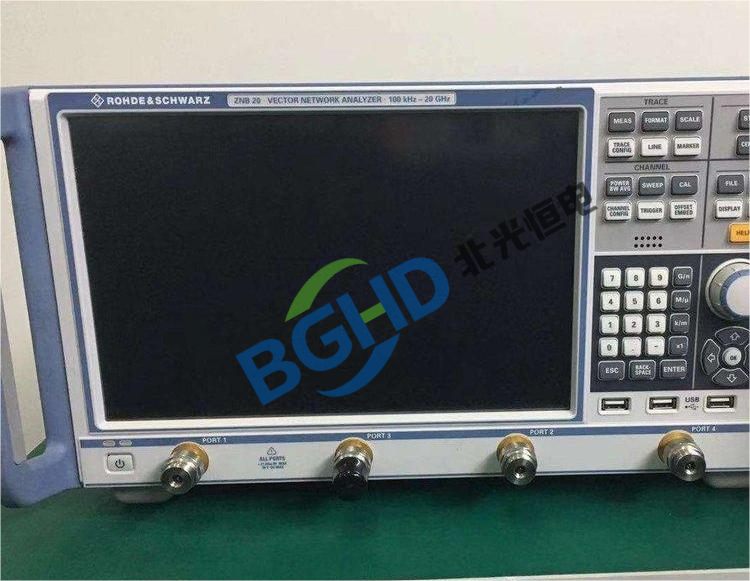

频率范围：9kHz-40GHz（分多种型号：ZNB4（4.5GHz）、ZNB8（8.5GHz）、ZNB20（20GHz）、ZNB40（40GHz））
端口数：2端口或4端口
动态范围：>120dB（典型，40GHz）
测量速度：每点<4μs
测量功能：S参数、增益压缩、混频器测试、脉冲测量、眼图（选件）
接口：GPIB、LAN、USB、触屏
应用：射频/微波器件测试、天线匹配、滤波器调试、材料测量、生产自动化
常见故障现象：
开机自检失败（LO Unlock、Calibration Failed、硬件错误）
无法开机或电源灯不亮，风扇不转
某端口输出功率异常（无输出或偏低）
接收机底噪升高，动态范围下降
校准后残余误差大（方向性、源匹配差）
高波段（>20GHz）幅度平坦度超差或迹线抖动
端口隔离度变差（串扰明显）
显示花屏、触摸失灵、按键无响应
通讯故障（GPIB、LAN、USB无法连接）
风扇噪音大、过热保护
维修步骤与重点模块
检查电源及保险丝（3.15A/250V）。内部开关电源输出+5V、+12V、-12V、+24V，测量各路电压。常见故障：电源板电容鼓包。
进入自检：按“SETUP” → “Service” → “Self Test”。错误码：
“LO Unlock” → 本振合成器或YIG振荡器失锁。
“Source Port X Fail” → 源模块ALC或输出级故障。
“Receiver Port X Fail” → 接收机混频器或ADC损坏。
“Reference Unlock” → 10MHz参考时基故障。
ZNB各端口独立源模块（含DDS、倍频器、ALC、步进衰减器）。
功率偏低：检查ALC检波器（对数检波器AD8317），检波电压偏离需更换；输出放大器（如HMC565）损坏。
无输出（全频段）：检查DDS芯片（AD9852）或倍频器（如HMC566），用频谱仪探测各级。
某频段无输出：对应频段VCO或YIG失锁，检查调谐电压。
步进衰减器触点氧化：手动切换（0-60dB）并测量，清洗或更换继电器。
接收机前端低噪声放大器（如HMC311）烧毁，更换。
混频器（双平衡）损坏，导致增益降低15-25dB，更换（注意LO驱动电平+13dBm）。
中频板ADC（AD9245）或FPGA故障，需替换IC（需BGA返修台）。
电源纹波大：测量接收机供电±5V纹波，若>10mV，更换主板滤波电容。
端口连接器磨损：检查N型或3.5mm连接器，更换。
反射电桥（定向耦合器）方向性变差：测量隔离度，若<35dB（正常>40dB），更换电桥。
源匹配不良：检查隔离电阻（50Ω，贴片）是否烧毁。
测试电缆损坏：用良品电缆替代验证。
内部半刚性电缆弯折处开裂：用VNA测试S21，若深陷或波动，更换电缆。
YIG或YTF驱动电流偏移：进入维修模式调整驱动DAC值，配合外接信号源校准跟踪。
倍频器输出功率下降：检查倍频器输入，若偏低则检修前级；更换倍频器MMIC。
液晶屏花屏/背光暗：检查排线及背光逆变器，更换显示屏总成。
触摸屏失灵：重新校准（Service → Touchscreen Cal），或更换触控板。
Windows系统缓慢/蓝屏：检查SSD，重装系统及R&S ZNB应用（需恢复许可证）。
旋码器跳动：更换编码器（EC11型）。
GPIB无法连接：检查地址开关；驱动芯片（NAT9914）损坏，更换。
LAN接口故障：检查IP设置；更换网络变压器（H1102）或PHY芯片。
USB故障：USB桥接芯片损坏，更换。
风扇不转或噪音大：清理或更换风扇（台达AFB0612，12V/0.5A）。
过热报警：清理内部灰尘，重新涂抹功率模块导热硅脂。
维修后性能验证
| 测试项 | 合格标准（ZNB40典型值） |
|---|---|
| 频率范围 | 9kHz-40GHz |
| 端口输出功率精度（-10dBm） | ±0.5dB（<20GHz）；±1.0dB（20-40GHz） |
| 接收机底噪（IFBW=10Hz，40GHz） | ≤-105dBm |
| 方向性（校准后，20-40GHz） | ≥35dB |
| 源匹配（校准后） | ≥30dB |
| 测量重复性（S21，1小时） | ±0.03dB |
| 动态范围（40GHz） | >115dB（典型） |
日常维护建议
每月运行自检，关注高波段失锁和接收机噪声。
使用前预热至少1小时（YIG和倍频器稳定需更久）。
输入端口功率严禁超过+10dBm（接收机敏感），大功率测试加外部衰减器。
每季度清洁风扇滤网和内部积尘。
每半年使用机械校准件进行双端口全面校准。
