安捷伦Agilent E4407B ESA-E系列频谱分析仪维修案例

安捷伦E4407B是ESA-E系列中的旗舰型号，频率范围9kHz至26.5GHz（可扩展至30GHz/40GHz），显示平均噪声电平（DANL）低至-155dBm（前置放大开启），分辨率带宽（RBW）1Hz至5MHz，相位噪声-118dBc/Hz（10kHz频偏，1GHz载波），幅度精度±0.4dB（典型值）。具备快速扫描（可达100次/秒）、多种检波方式、高级测量应用（如解调、通道功率、邻道功率比ACPR等），支持GPIB、RS232及并口，并可内置高稳时基。该型号覆盖K和Ka波段，适用于雷达、微波通信及频谱监测等要求严苛的场合，是ESA系列中的“旗舰型号”。

北光恒电测试设备维修中心分享E4407B频谱分析仪维修案例：

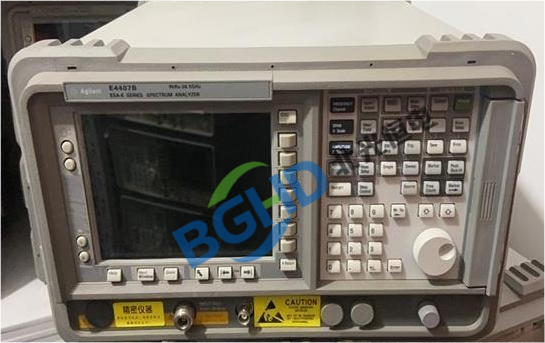

仪器型号： 安捷伦 Agilent E4407B 频谱分析仪（26.5GHz，ESA-E系列）；

故障描述： 仪器开机正常，自检基本通过，但测量大信号时出现压缩：输入0dBm、1GHz校准信号，屏幕显示-1.5dBm；输入-10dBm信号，显示-10.6dBm；输入-40dBm小信号，显示准确；表明前端增益压缩，1dB压缩点较正常降低约5dB。自检未报明显错误，但用户校准（振幅校准）通过后问题依旧；

检测过程：

拆机检查射频前端的混频器和输入衰减器。E4407B第一混频器采用双平衡二极管混频器。使用频谱仪探针测量第一中频（321.4MHz）输出，在输入0dBm信号时，正常应无压缩，但实测中频信号幅度低于预期值约3dB；且混频器直流偏置异常（正常0V，实测0.15V），怀疑混频器后级中频放大器或混频器本身故障。

第一混频器输出的中频放大器的偏置电阻老化，导致工作点偏移，放大器进入饱和区，提前压缩。更换该放大器偏置电阻后正常；同时检查混频器二极管无异常。

维修： E4407B频谱分析仪维修案例

更换第一中频放大器偏置电阻（匹配原阻值，1%精度），重新调整放大器静态工作点至原厂指定电压。重新装配后，使用信号源和功率计进行幅度校准（-50dBm至+20dBm全量程），验证线性度；1dB压缩点测试恢复至+5dBm（典型值）。

大信号测量恢复正常，精度回归原厂±0.4dB指标，维修完毕。
