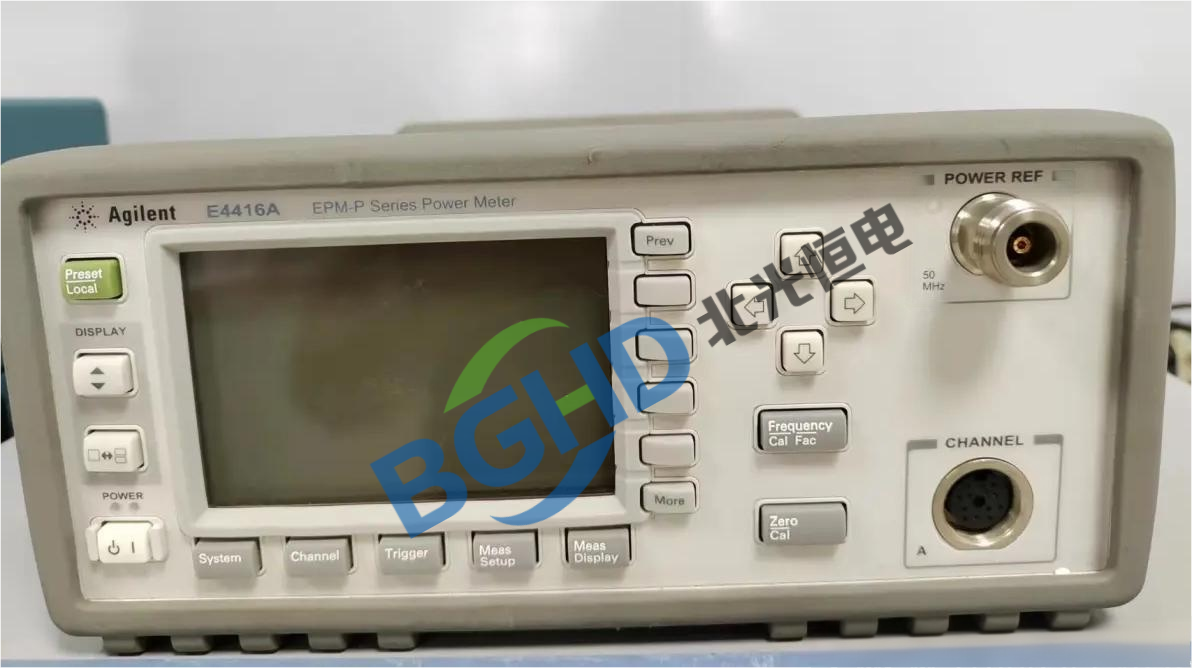

安捷伦Agilent E4416A EPM-P系列峰值功率计维修案例

峰值功率计是射频脉冲测试领域的核心设备，用于测量脉冲信号的峰值功率、平均功率、占空比及突发功率等参数，广泛应用于雷达、无线通信、脉冲放大器及T/R组件测试等领域。安捷伦E4416A是EPM-P系列的单通道峰值功率计，频率范围100kHz至110GHz（取决于功率探头），动态范围-70dBm至+20dBm（峰值模式），测量速度快（高达1000读数/秒），支持峰值、峰均比、上升时间、脉冲宽度等时域参数测量，内置GPIB和RS232接口，可配合E9320系列峰值/平均值功率探头使用。凭借其高速采样（5MSa/s）和优异的脉冲测量能力，E4416A成为雷达发射机脉冲包络分析和无线通信突发功率评估的“精准度标尺”。

北光恒电测试设备维修中心分享E4416A峰值功率计维修案例：

仪器型号： 安捷伦 Agilent E4416A 单通道峰值功率计（配E9327A峰值探头50MHz-18GHz）；

故障描述： 仪器开机正常，自检通过，功率探头校准（零点和参考校准）通过，但峰值功率测量结果波动大：输入1GHz、峰值功率0dBm、脉宽10μs、占空比10%的脉冲信号，仪器显示峰值功率在-2.5dBm至+1.5dBm之间跳动，无法稳定读数；平均值模式测量稳定；切换不同探头和通道后故障依旧；

检测过程：

检查探头连接器及电缆，确认无松动；用示波器监测峰值功率计内部触发信号（利用探头输出的视频信号），发现视频信号幅度稳定，但仪器采样触发点抖动约2μs（正常应<100ns）；

触发电路中的比较器参考电平漂移，导致触发电平不准确，采样点落在脉冲上升沿或顶部不平坦处，引起读数波动；

进一步检测发现，触发比较器（ADCMP601）的基准电压分压网络中的一颗电阻（1kΩ）阻值增大（实测1.3kΩ），造成触发电平偏移，同时该比较器的输出滤波电容漏电。

维修： E4416A峰值功率计维修案例

更换触发电平分压电阻（1kΩ，0.1%）和漏电的滤波电容（0.1µF）；重新校准触发阈值电压（使用标准脉冲源，调整DAC使触发点位于脉冲上升沿50%处）；

重新装配后，使用标准脉冲源验证峰值功率稳定度（20次连续测量，标准偏差<0.05dB）；

峰值功率测量恢复稳定（0dBm实测-0.02dBm，跳动±0.03dB），精度回归原厂指标，维修完毕。
