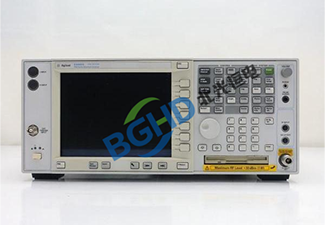

安捷伦Agilent E4440A PSA系列高性能频谱分析仪维修案例

PSA系列频谱分析仪是安捷伦高性能频谱仪的代表，凭借其出色的相位噪声、宽动态范围和高分析带宽，广泛应用于雷达系统测试、卫星通信、航空航天及复杂电磁环境监测等领域。安捷伦E4440A是PSA系列中的经典型号，频率范围3Hz至26.5GHz（可扩展至50GHz），显示平均噪声电平（DANL）低至-154dBm（前置放大开启），相位噪声-118dBc/Hz（10kHz频偏，1GHz载波），分辨率带宽（RBW）1Hz至8MHz，具备80dB的无杂散动态范围（SFDR）和30MHz分析带宽，支持多种测量应用（相位噪声、噪声系数、矢量信号分析等）。凭借其优异的性能和扩展能力，E4440A成为高端射频测试和微波实验室的“性能标杆”。

北光恒电测试设备维修中心分享E4440A频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent E4440A 高性能频谱分析仪（26.5GHz，PSA系列）；

故障描述： 仪器开机正常，自检部分通过，但相位噪声测量本底明显恶化：使用内部源测试相位噪声（10kHz频偏，1GHz载波），正常本底约为-118dBc/Hz，实测仅-95dBc/Hz，恶化约23dB；切换至外部低相噪信号源同样恶化，说明问题在仪器本振或参考路径。幅度测量和频率精度正常；自检无明确报错；

检测过程：

拆机检查第一本振（YIG振荡器）和第二本振的锁定状态。用频谱分析仪监测第一本振的输出频谱，发现其近端（1-100kHz）相噪严重。YIG振荡器自身输出相噪正常，但驱动YIG调谐线圈的电压纹波过大（约5mVpp，频率10-50kHz），导致YIG被调频，恶化相噪。

YIG驱动电路中的低通滤波电容老化（100µF/16V钽电容），ESR增大，造成电源纹波耦合到调谐电压。同时，为YIG振荡器提供参考锁相环路的环路滤波器电容漏电，导致PLL带宽展宽，无法有效抑制远端相噪。

维修： E4440A频谱分析仪维修案例

更换YIG驱动电路中的老化滤波电容（钽电容），并更换PLL环路滤波器漏电电容（0.47µF聚苯乙烯电容）。重新装配后，执行相位噪声优化校准和本振锁定调整。使用频谱仪验证相位噪声指标：1GHz载波，10kHz频偏恢复至-117dBc/Hz。

相位噪声性能回归原厂规格，维修完毕。
