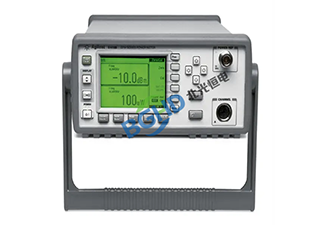

安捷伦Agilent E4418A EPM系列单通道平均功率计维修案例

平均功率计是射频测量中最基础的功率测试设备，用于精确测量连续波（CW）信号、调制信号及突发信号的平均功率，广泛应用于发射机功率校准、元器件插损测试及生产线的自动化功率监测。安捷伦E4418A是EPM系列的单通道平均功率计，频率范围100kHz至110GHz（取决于功率探头），动态范围-70dBm至+44dBm（依据探头型号），测量速度高达200读数/秒，支持多种传感器校准因子自动调用，内置GPIB和RS232接口，可存储多达20个探头校准系数表。凭借其高精度（±0.1% 校准因子不确定度）和良好的线性度，E4418A成为实验室和产线上连续波功率测量的“可靠助手”。

北光恒电测试设备维修中心分享E4418A功率计维修案例：

仪器型号： 安捷伦 Agilent E4418A 单通道平均功率计（配E4412A CW探头，10MHz-18GHz）；

故障描述： 仪器开机正常，自检通过，但零点和参考校准能够完成，但测量值系统性偏低：输入-20dBm、1GHz CW校准信号（来自信号发生器，用参考功率计标定准确），仪器显示-21.5dBm，偏低1.5dB；更换不同探头（E4413A）及信号源后，依然偏低约1.5dB；大信号（+10dBm）偏差0.8dB，小信号（-50dBm）偏差2.5dB，非线性迹象明显；

检测过程：

检查探头和连接器后，拆机检测功率计主机内部信号调理电路（从探头输入接口到ADC）。使用示波器测量探头输出的模拟电压（正比于功率），发现该电压正常（例如-20dBm对应约0.5V）；经过后级的程控增益放大器（PGA）和ADC驱动后，ADC输入端的电压存在明显的增益非线性，且直流偏置误差随信号幅值变化。

该功率计的增益校准表存储在EEPROM中，怀疑因器件老化导致数据读取错误或放大器中关键电阻变质。进一步检测发现，PGA的反馈电阻网络中一颗10kΩ电阻阻值漂移至11.8kΩ，改变了闭环增益，且该电阻为温漂敏感型，导致增益随环境温度变化。

维修： E4418A功率计维修案例

更换PGA反馈网络中的老化电阻（10kΩ，0.1%，25ppm/℃），并使用高精度校准源对功率计进行多点线性化校准（-70dBm至+20dBm，步进10dB）。校准数据重新写入EEPROM。重新装配后，使用标准功率源验证，全动态范围测量精度回归±0.1dB（典型值）。

-20dBm测量值恢复为-20.03dBm，仪器恢复正常，维修完毕。
