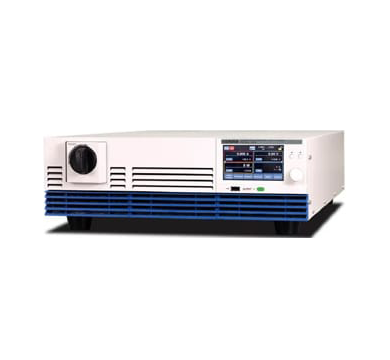

菊水（KIKUSUI）PXZ系列是一款以20kW额定功率实现3U尺寸的高效率、大功率再生式电子负载装置。该系列的最大亮点在于其能量回馈功能——再生效率高达90%以上（额定输入时），最大回馈效率可达95%。这意味着测试过程中消耗的大部分电能可回馈至电网，在大功率测试场景下显著降低能耗成本。

PXZ系列提供多个型号选择，覆盖不同电压电流需求。以20kW功率等级为例，500V型号的额定电流为120A，1000V型号为60A，1500V型号为30A。用户可根据被测设备的电压等级灵活选择对应型号。

功能特点与应用场景

丰富的工作模式

PXZ系列标配CC、CR、CV、CP四种基本工作模式，同时搭载I-V特性功能，可按照CC、CV模式设置任意I-V特性曲线。这使其能够模拟电池、燃料电池等多种电源设备的输出特性，特别适合新能源汽车OBC、DC-DC转换器及逆变器的测试评估。

智能化控制与扩展性

产品配备触摸屏显示器（压敏式，戴手套可操作），标配LAN、USB、RS232C通信接口，并支持外部模拟控制。通过并联运行最多可连接10台设备，将功率扩展至200kW。时序功能支持最多30个程序、合计10000步的复杂测试序列。

典型应用领域

该系列广泛应用于新能源汽车的OBC、逆变器、DC-DC转换器测试，动力电池充放电特性模拟，以及AC/DC电源、通信电源的老化测试。同时，高校实验室和检测机构也常将其用于精密科研实验。

常见故障与维修指南

常见故障类型

1. 输出电压异常升高

这是菊水电源较为典型的故障现象。主要原因包括：反馈回路失效（取样电阻老化、光耦损坏）、PWM控制芯片参考电压漂移、或电位器接触不良导致调节失控。维修时需依次检测反馈信号完整性、更换老化光耦器件、并对电位器进行阻抗匹配优化。

2. 电源无法启动

可能原因包括输入电源问题（电压不稳、插头接触不良）、内部元器件损坏（主板元件、控制IC故障）、或保护机制触发（短路保护、过温保护）。建议先检查输入电源及保险丝状态，再排查内部故障。

3. 显示屏异常或通信故障

显示屏无显示、背光故障或通信接口无法连接，通常与显示模块损坏、通信芯片故障或固件问题有关。可尝试重启设备、检查连接线缆，若无效则需更换显示组件或升级固件。

专业维修建议

菊水PXZ系列属于精密测试仪器，内部涉及高压电路（最高1500V）和复杂的校准数据。非专业拆解可能导致数据丢失或安全隐患。建议每年至少进行一次专业校准，维修时建议选择专业维修机构。日常维护方面，应定期清洁散热风扇和通风口，避免灰尘堆积影响散热效率。
