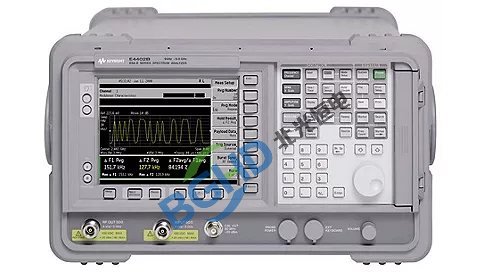

安捷伦E4402B是ESA-E系列经典便携式频谱仪，频率覆盖9kHz–3GHz，凭借高精度、高稳定性的特点，广泛应用于射频研发、通信检测、EMC测试及产线校准等场景。该设备多为老旧机型，长期高频作业、环境潮湿粉尘、元器件老化及操作不当等问题，极易引发开机故障、校准报错、测试失真、按键失灵等问题，导致测试数据失准、设备停机。北光恒电结合多年维修经验，精简梳理该设备高发故障、标准化维修流程及维修注意事项，快速解决设备故障，恢复仪器精度与正常使用功能。

　　设备高发故障及现象

　　E4402B频谱仪故障集中于电源、显示、射频通道、系统校准、操控通讯五大模块，高发故障典型特征如下：

　　1. 开机故障：设备无法开机、黑屏、反复重启、开机死机，指示灯不亮或异常闪烁。主要由电源板电容鼓包漏电、供电芯片老化、电路虚焊等供电系统问题导致，是该机型最常见的基础故障。

　　2. 显示故障：开机花屏、白屏、屏幕闪烁、画面残缺，有运行声音但无显示。多因屏线接触不良、屏幕驱动老化、面板柔性电路板受潮短路，设备搬运震动、长期开关机冲击会加重故障。

　　3. 校准报错故障：开机弹出自动校准报错，手动执行ALIGN NOW校准无效，自动校准功能失效，设备无法正常测试。核心诱因是射频通道偏移、中频模块工作异常、主板参数错乱及硬件匹配故障。

　　4. 信号测试异常：设备无信号接收、底噪异常抬升、幅度频率偏差超标、波形紊乱、灵敏度下降，输入标准信号数值跳动。多为输入衰减器触点氧化磨损、混频器、滤波器等射频器件老化，中频与处理器板信号传输异常所致。

　　5. 操控通讯故障：面板按键失灵、串键，GPIB、USB接口无法连接上位机，无法完成数据传输与远程控制，主要由面板排线受潮短路、接口虚焊、通讯芯片损坏引发。

　　北光恒电维修流程

　　维修严格遵循“先外后内、先软后硬、先简后繁”原则，高效定位故障、彻底修复设备。

　　1. 基础排查(排除假性故障)：优先检查供电线路、接口完好度，排除供电不稳问题;复位设备参数，校准频率、带宽、扫描时间等基础设置，规避参数设置不当导致的测试异常。同时清洁射频输入接口与按键，排查接口松动、氧化等简易问题，避免无效拆机维修。

　　2. 校准报错故障修复：使用标准校准电缆对接设备校准口与输入口，重新触发手动校准。若故障依旧，进入系统硬件界面核对组件配置，检测中频模块2V标准输出电压，排查主板线路断路、引脚损坏问题，修复信号传输故障后，重新完成整机校准。

　　3. 射频通道精度维修：采用标准信号源注入法逐级检测射频链路器件。针对衰减不准问题，清洁衰减器氧化触点，磨损严重则更换配件;针对底噪异常、信号失真问题，检修本振、中频滤波模块，更换老化的放大器、混频器等核心器件，修复偏置电路故障，恢复设备测试精度。

　　4. 电源与显示系统修复：针对开机异常，检修电源板，更换鼓包老化电容、补焊虚焊引脚，稳定整机供电。针对显示故障，重新紧固清洁屏线，更换受潮损坏的面板柔性排线，屏幕硬件损坏则更换同规格适配屏幕。

　　5. 按键与通讯功能维修：更换故障高发的面板排线，清洁按键触点，解决按键失灵、串键问题。对通讯接口进行补焊检修，检测通讯芯片工况，更换损坏配件后，测试上位机连接与数据传输功能，确保通讯正常。

　　6. 整机计量校准：硬件维修完成后，开展零点、幅度、频率准确度、扫描线性度全维度校准，修正硬件参数偏差。运行整机自检测试，无硬件报错后，多点位接入标准信号测试，确保设备指标符合原厂精度标准。

　　北光恒电维修注意事项

　　1. 防静电操作：维修射频主板、精密芯片时，必须佩戴防静电手环、使用防静电工作台，避免静电击穿精密器件，造成二次损坏。

　　2. 配件精准匹配：E4402B射频组件、专用排线、芯片均为机型专属，维修更换必须使用同型号原厂适配配件，禁止混用通用配件，防止设备参数不匹配、精度异常。

　　3. 规范拆机操作：设备内部射频链路精密、线路布局紧凑，拆机需标记线路与螺丝位置，严禁暴力拆装，避免拉扯排线、损坏引脚与精密组件。

　　4. 维修后必做校准：但凡涉及射频通道、主板、电源模块维修，必须完成整机全项校准与精度验证，严禁维修后直接投入使用，保障测试数据精准可靠。
