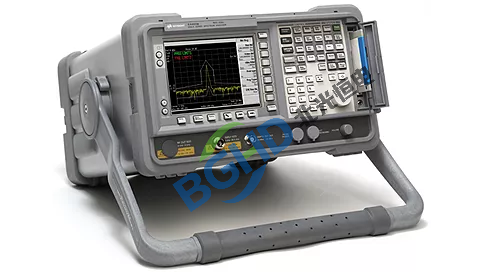

安捷伦E4403B是ESA-L系列经典经济型高精度频谱分析仪，频率覆盖9kHz–3GHz，凭借机身轻便、稳定性强、性价比高的优势，广泛应用于射频调试、无线通信测试、EMC预兼容检测、产线质检及高校科研实训等场景。该机型服役年限较长，长期通电老化、机房潮湿粉尘、长期闲置氧化、频繁搬运震动等因素，极易出现本振失锁、基准频率报错、校准失效、测试精度漂移、开机自检报错等专属典型故障。本文结合原厂维修手册与大量E4403B实操维修案例，梳理设备高发故障、标准化维修流程、核心模块修复要点及日常养护方案，精准解决机型通病，完整恢复设备原厂测试精度与运行稳定性。

　　设备高发典型故障

　　E4403B相较于同系列机型，故障特征极具辨识度，集中在本振系统、基准频率、射频通道、电源与控制系统，高发故障如下：

　　1. 开机自检报错(机型通病)：开机提示 LO UNLOCK(本振失锁)、Reference Frequency Error(基准频率错误)，自检无法通过，设备无法进入测试界面，是该机型最核心、最高发故障，多由A8本振模块信号不稳、基准频率晶体老化导致。

　　2. 整机开机异常：设备无法开机、黑屏无响应、反复重启、开机卡顿死机、风扇异常启停，主要为电源板电容鼓包漏电、稳压芯片老化、供电回路虚焊、内置保险丝损坏引发。

　　3. 校准失效、底噪异常：自动校准报错、手动ALIGN校准失败，噪底抬升、基线紊乱，高端频率信号测试幅度偏低、数值漂移严重，多为校准参数丢失、存储器电池失效、射频衰减器触点氧化磨损所致。

　　4. 测试数据失真：无信号接收、灵敏度下降、杂散异常、衰减数值混乱、测试线性度超标，输入标准信号误差极大，无法满足常规测试要求，核心源于混频器、前置放大器、中频模块老化损坏。

　　5. 操控与通讯故障：面板按键失灵、串键、屏幕花屏闪屏;GPIB、USB接口无法通讯，不能连接上位机传输数据，多为面板排线受潮短路、接口焊点脱落、通讯芯片故障导致。

　　北光恒电标准化维修

　　严格遵循“先软后硬、先外后内、模块定位、逐级排查”原则，针对性解决E4403B专属故障，杜绝治标不治本的维修方式。

　　1. 基础故障排查：优先检查外部供电、电源线、射频接口状态，复位设备出厂设置，排除参数设置不当、外接线路故障等假性问题。清洁输入接口、按键触点，排查接口氧化、松动、接触不良等简易故障，避免无效拆机。

　　2. 本振与基准频率报错专项修复(核心维修)：针对LO UNLOCK、基准频率报错故障，重点检测设备A8本振板组件，排查A8A1A2模块第一本振信号稳定性，修复信号偏移、模块老化问题。检测基准频率晶体振荡器工况，更换老化失效晶体，重新锁频校准。同时检测主板存储电池，电池亏电会导致校准参数、频率配置数据丢失，更换电池后重置整机参数，彻底解决自检报错问题。

　　3. 射频通道精度修复：采用标准信号源注入法逐级检测射频链路，针对衰减不准、底噪抬升、信号幅度偏低问题，拆解清洁输入机械衰减器氧化触点，修复烧毁衰减片;检测低噪声放大器、混频器、中频滤波模块工作状态，更换老化失效射频器件，修复通道非线性故障，恢复设备灵敏度与测试线性度。

　　4. 电源与显示系统维修：拆解电源板，全面检测电容、整流桥、稳压芯片、供电回路，更换鼓包、漏电、老化元器件，补焊虚焊、脱焊引脚，更换损坏保险丝，稳定整机供电。针对显示故障，紧固清洁屏线接口，更换受潮损坏的面板柔性排线，修复花屏、黑屏、闪屏问题。

　　5. 按键与通讯功能修复：更换故障高发的面板排线，清洁按键触点，解决按键失灵、串键问题。对GPIB、USB通讯接口重新补焊，检测通讯控制芯片，修复数据传输异常、设备无法联机故障，保障上位机正常操控。

　　6. 整机计量校准与质检：硬件维修完成后，进行整机固件自检与系统复位，完成频率准确度、幅度精度、扫描线性度、底噪基准全维度校准。多点位接入标准信号测试，修正硬件偏差，确保设备无报错、参数达标，完全符合安捷伦原厂技术指标，可直接投入正式测试使用。

　　北光恒电维修核心事项

　　1. 防静电规范操作：本振模块、射频主板、基准晶体均为精密器件，维修必须使用防静电工作台、佩戴防静电手环，避免静电击穿芯片，造成二次不可逆损坏。

　　2. 专属配件匹配：E4403B本振组件、频率晶体、存储电池、射频配件均为机型专属，严禁混用通用配件，确保设备参数匹配、运行稳定。

　　3. 杜绝暴力拆机：设备内部射频链路精密、排线布局紧凑，拆机需标记螺丝与线路位置，禁止拉扯排线、磕碰精密模块。

　　4. 维修必校准：涉及本振、基准频率、射频通道、主板维修后，必须完成全项计量校准，重置校准参数，避免出现测试漂移、自检报错遗留问题。

　　日常养护建议

　　设备长期闲置需定期通电预热，避免晶体、触点氧化;存放使用环境保持干燥无尘，杜绝潮湿腐蚀电路板;定期备份设备校准参数、更换存储电池，从根源规避频率报错、参数丢失故障，有效延长设备使用寿命。
