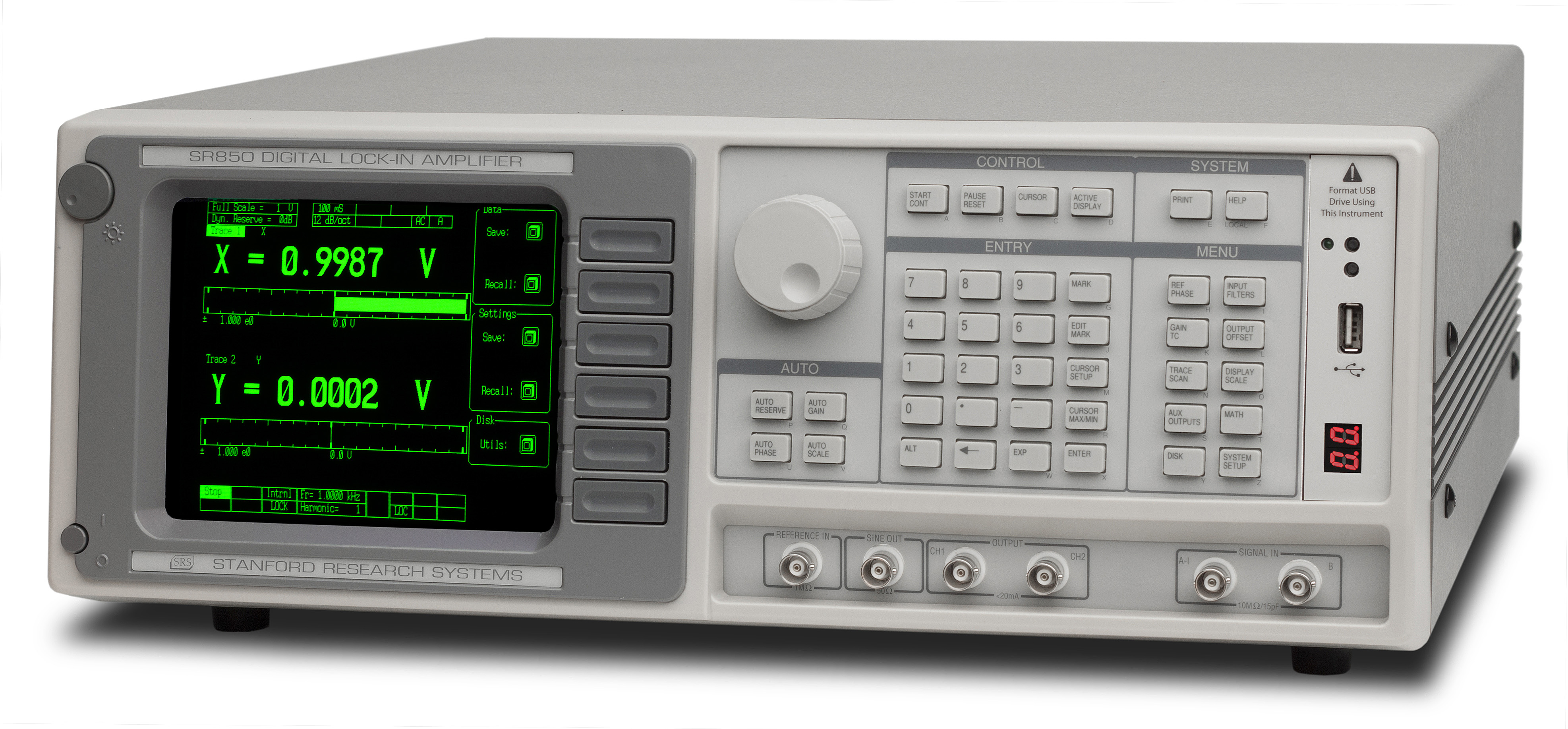

斯坦福SR850锁相放大器作为实验室与工业精密测量领域的标杆设备，凭借1μHz至1MHz超宽频率范围、100nV/s输入灵敏度及优异的信噪比，广泛服务于量子物理、材料科学、精密制造等核心场景。其长期稳定运行依赖于精密电路与精密机械结构的协同，但在高强度使用、环境波动及老化损耗等因素影响下，易引发开机异常、信号失锁、通信中断等多种故障。接下来结合本次真实维修案例，拆解斯坦福SR850锁相放大器的常见故障及解决方案。

　　开机异常与电源模块故障维修

　　开机无响应、开机自检失败、开机后自动关机是SR850最基础也最常见的故障，核心诱因集中于电源模块老化、供电异常及启动电路损坏，需遵循“先外后内、先软后硬”的排查原则。

　　真实维修案例中，一台使用6年的SR850出现开机仅指示灯闪烁、无法启动的问题，首先排除外部供电问题：更换优质稳压电源测试，排除电压不稳或插座接触不良;随后进入内部排查，拆机检测电源板关键电压节点，发现+12V、+5V输出电压偏差超过10%，进一步拆解发现整流桥堆DB107击穿、滤波电容(1000μF/25V)严重鼓包，导致供电不稳定。更换同规格整流桥堆及高品质长寿命电容后，重新焊接电源板接口，设备顺利开机。

　　另一类常见故障为开机后提示“Power Supply Error”，多为电源监控芯片(UC3844)损坏或电源板虚焊。维修时需用万用表逐点检测芯片供电电压与输出驱动信号，更换损坏芯片后，用松香助焊剂修复电源板焊点，消除虚焊隐患，彻底解决开机自检报错问题。

　　信号失锁与前端放大电路故障维修

　　信号失锁、输出信号波动大、过载指示灯常亮，是SR850影响测量精度的核心故障，主要源于前端输入级电路、锁相环电路及参考信号通道异常，需结合信号流向逐步定位。

　　当出现“无法锁定参考信号”时，先测试参考输入信号幅值与频率，确保输入信号在SR850额定范围(10mVrms至10Vrms)内，且频率与设置参数一致，排除外部信号源问题;若参考信号正常，仍无法锁相，则聚焦于锁相环核心部件。维修案例中，一台SR850在测量微弱信号时频繁失锁，拆机检测锁相环芯片(AD630)，发现其供电电压不稳定，伴随周边电阻(10kΩ/0.1%)阻值漂移，更换高精度电阻与AD630芯片后，锁相灵敏度恢复正常，锁定时间缩短至3秒内。

　　针对过载常亮且无信号输出的故障，核心排查前端放大级电路。SR850前端采用场效应管放大电路，其中JFET管(2SK389)为易损件，当出现前端短路或击穿时，会直接引发过载保护。维修时需断开输入信号线，拆机找到前端放大板，用晶体管测试仪检测JFET管参数，更换损坏管芯，并重新校准放大倍数，同时清理输入接口氧化层，确保接触良好，从根源解决过载问题。

　　显示异常与控制面板故障维修

　　控制面板黑屏、按键无响应、显示数值错乱，会直接影响设备操作与数据读取，故障原因多为显示模块损坏、按键板接触不良及主控板通信异常。

　　若出现SR850开机后屏幕全黑，但有正常启动声音，大概率为液晶显示模块(LCM)损坏或背光电路故障。维修时需拆卸控制面板，检查显示排线是否松动、氧化，用无水酒精清洁排线触点后重新插紧;若无效，更换同型号液晶显示模块，同时检测背光驱动电路，更换损坏的LED灯珠或驱动电阻，恢复屏幕显示功能。

　　针对按键失灵、按键串位等问题，常见原因为面板导电橡胶老化、按键触点氧化或按键板排线破损。真实维修中，对多台故障机拆解发现，长期使用后导电橡胶表面磨损，导致接触电阻增大，只需用细砂纸轻轻打磨橡胶触点，涂抹少量导电胶，或直接更换全新导电橡胶，即可恢复按键灵敏度;若为排线破损，则需焊接更换排线，确保控制面板与主控板的信号传输正常。

　　通信故障与数据传输异常维修

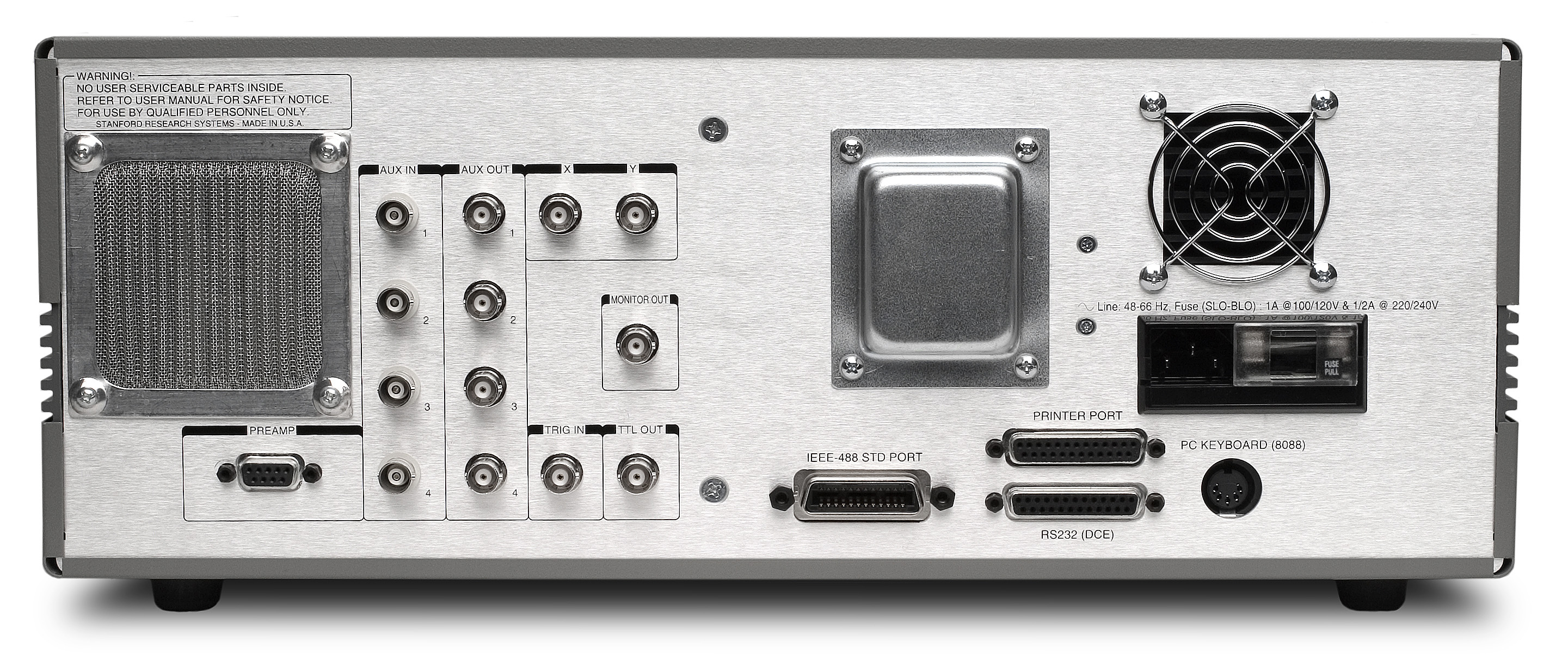

　　SR850支持GPIB、RS-232、USB多种通信接口，用于远程控制与数据导出，通信故障主要表现为接口无响应、数据丢包、无法识别设备，需针对性排查接口电路与连接线路。

　　以GPIB通信故障为例，若电脑无法识别SR850，先检查GPIB接口线是否破损、接口引脚是否氧化，更换优质GPIB线测试;若通信仍失败，拆机检测GPIB接口芯片(74HC586)及周边电路，发现部分故障机因电压波动导致芯片烧毁，更换同型号芯片后，重新配置GPIB地址(默认地址24)，通信功能恢复正常。

　　对于RS-232/USB通信异常，需重点检查串口参数(波特率9600、数据位8、停止位1、无校验)是否匹配，更换USB数据线或串口转接线;若参数无误，则拆解检测串口芯片(MAX232)或USB控制芯片，更换损坏芯片，重新焊接接口引脚，确保数据传输稳定。
