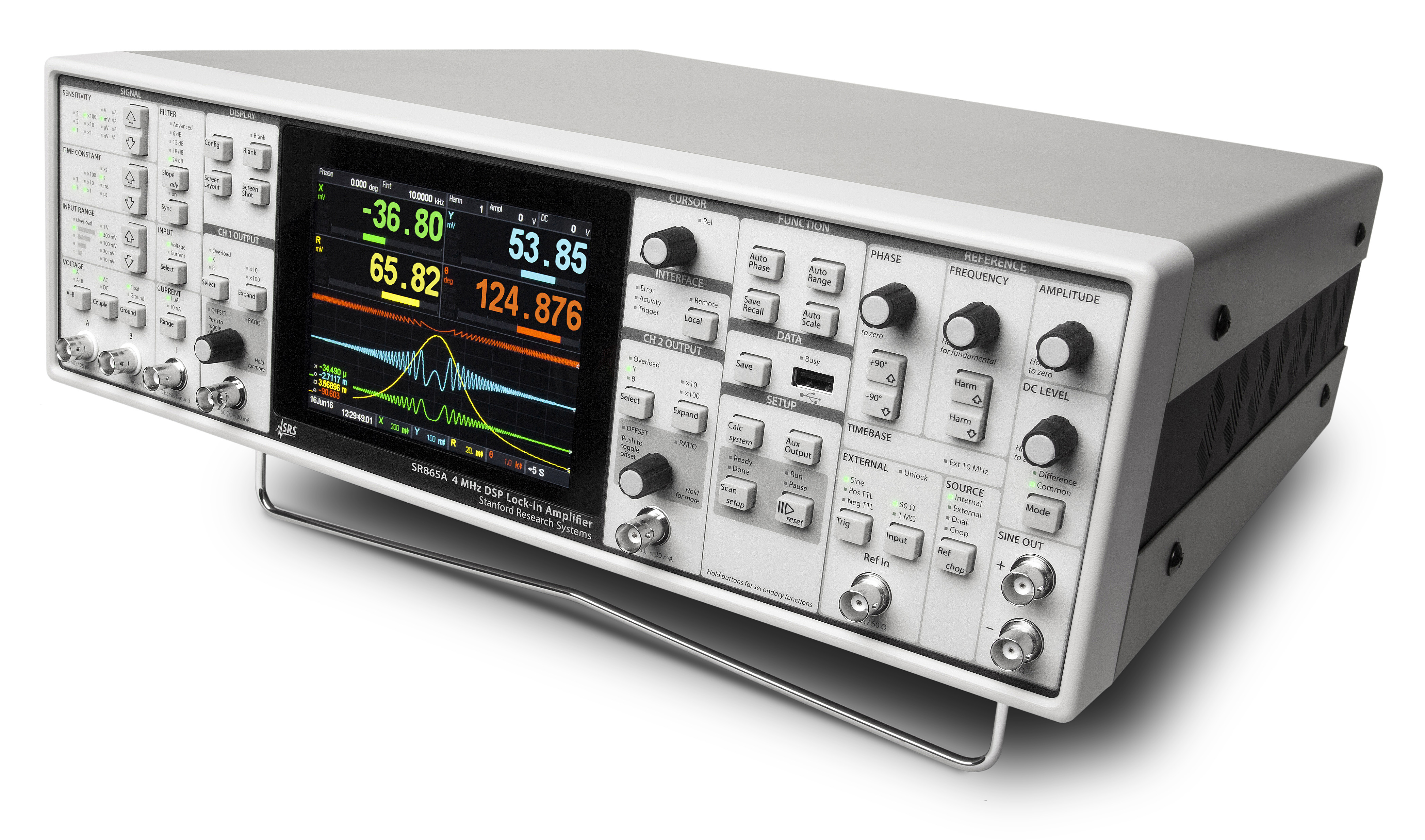

在微弱信号检测领域，斯坦福研究系统公司(Stanford Research Systems, SRS)出品的SR865锁相放大器堪称“科研利器”。这款4MHz高频锁相放大器凭借其低噪声、高动态储备的特性，广泛应用于量子物理、材料科学和光电检测等前沿领域。然而，越是精密的仪器，对使用环境的要求也越高。

接下来真实维修案例，深度解析SR865A的常见故障及维修过程，为科研工作者和仪器管理者提供一份实用指南。

　　典型故障现象：低量程过载报警

　　近期遇到的一台SR865A故障现象颇具代表性：仪器在30mV以下档位持续报“Overload”错误，而切换至更高量程(如100mV、300mV)时却能正常工作。

　　这一故障特征非常关键——它排除了电源、主控板等全局性问题的可能性，将故障范围锁定在信号输入通路的前端模拟电路。

　　用户通常是在进行极微弱信号测量时发现此问题，比如配合光电倍增管(PMT)使用后出现的异常。这背后有着明确的物理原因，后文会详细分析。

　　深度拆解与故障定位

　　收到仪器后，首先进行外观检查：BNC输入接口是否存在物理损伤，内部是否有异味或烧焦痕迹。这台仪器外观完好，但内部积灰较多，长期散热不良会加速元件老化。

　　通过分段隔离法检测，最终确认故障源为前端模拟输入电路损坏。具体而言：

　　前级运放损坏：输入缓冲级的运算放大器因过压冲击导致性能劣化。

　　放大管(JFET)击穿：这是SR865系列最核心的“薄弱环节”。该仪器前端使用了一款低噪声匹配JFET(型号LSK389B)作为第一级放大。这只JFET对静电和过压极其敏感。当用户将带电电缆(尤其是连接PMT后的高压充电电缆)直接插入输入端时，储存的几百伏高压瞬间释放，足以击穿这只昂贵的JFET。

　　故障表现：损坏后的JFET通常表现为噪声剧增(底噪升高)、增益异常或直接导致低量程过载。

　　维修实施与整机调整

　　元器件更换

　　在防静电工作台环境下，工程师对损坏的前级运放与JFET放大管进行更换。此步骤对焊接工艺要求极高，SR865的前端电路涉及高频分布参数，不当的焊接可能引入新的信号串扰。

　　BNC接口保养

　　长期插拔导致前面板BNC接口出现接触不良或阻抗失配，一并更换老化接口，确保输入路径的物理可靠性。

　　参数校准与验证

　　硬件修复后，需要进行系统级验证：

　　自检：开机运行内置自检程序，确认不再报过载。

　　信号测试：利用仪器自身参考源，输出100mV、1kHz标准信号进行闭环测试，验证幅值和相位测量精度恢复至出厂指标。

　　整机清洁：清理内部积灰，改善散热条件。
