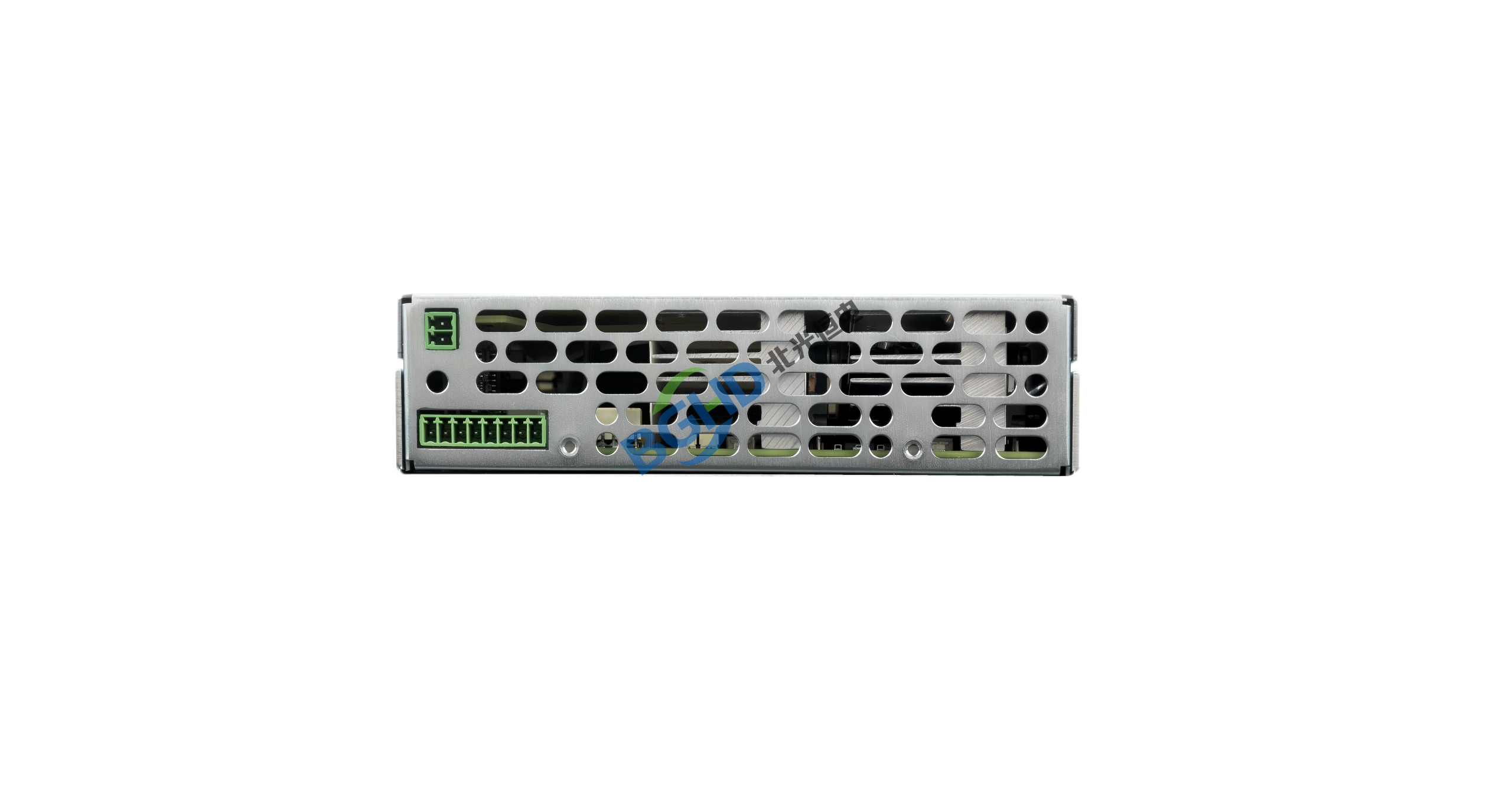

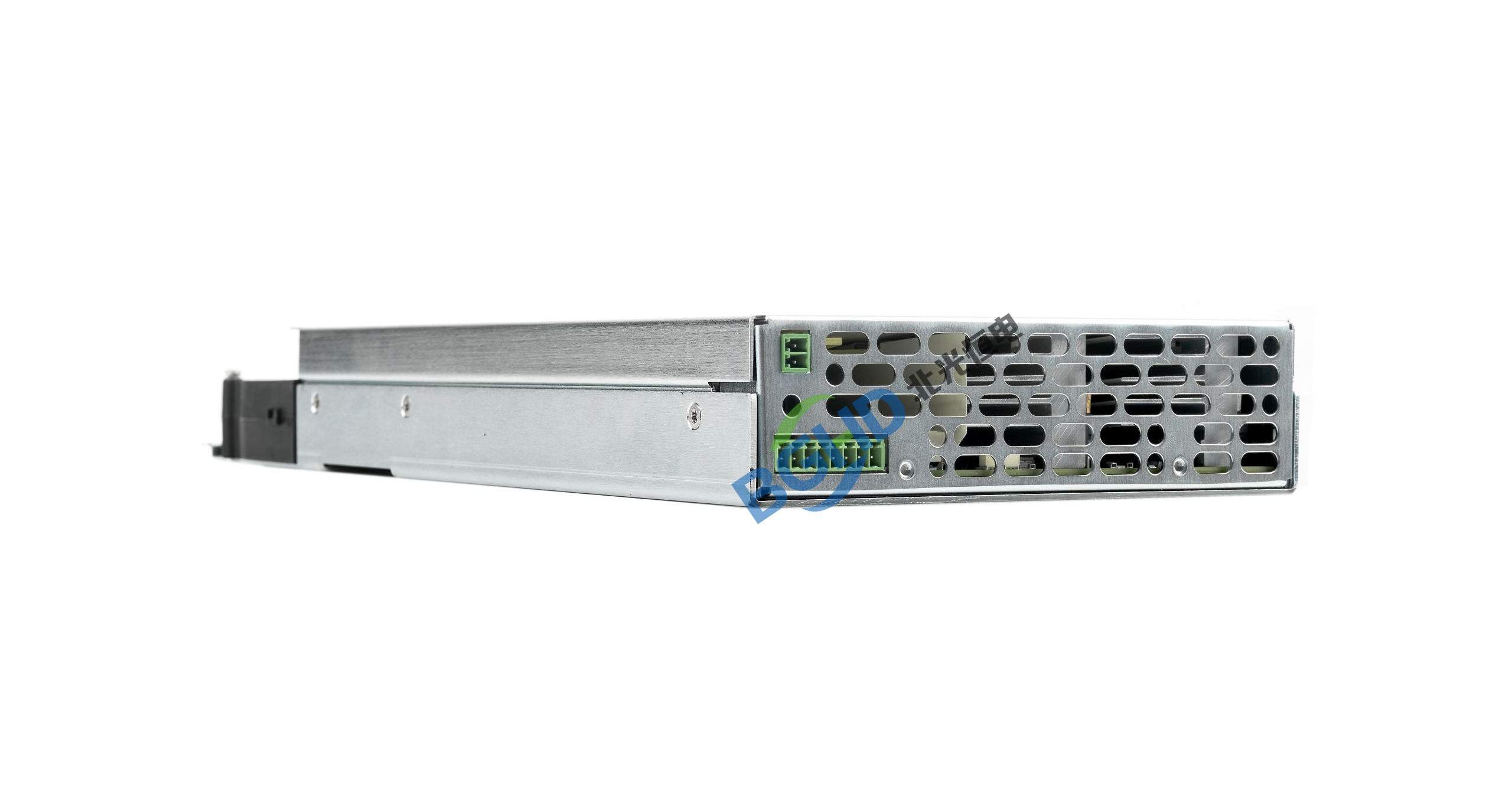

N6700系列是是德/安捷伦旗下经典模块化电源模块，涵盖N6701C、N6702C、N6705B、N6785A、N6786A等多款型号，凭借高精度、高稳定性、多通道输出的优势，广泛应用于电子研发、工业测试、精密设备供电等领域。长期高频运行、工况环境恶劣、操作不当等因素，极易导致模块出现各类故障，直接影响测试精度与设备运行稳定性。北光恒电详细梳理N6700系列模块常见故障、故障根源、标准化维修流程及预防保养技巧，帮助用户快速排查问题、高效完成维修，延长设备使用寿命。

　　N6700系列模块高频常见故障汇总

　　结合北光恒电多年仪器维修案例，N6700系列模块故障多集中在供电、输出、保护机制、通信显示四大类，不同故障表现特征清晰，可快速初步判定问题方向。

　　1. 开机异常故障：主要表现为设备无法开机、开机跳闸、开机黑屏但散热风扇正常运转。该故障多为内部主电源模块损毁、PCB板电路击穿、供电线路短路导致，是N6705B等机型高发故障。

　　2. 输出异常故障：包含模块无电压电流输出、输出电压电流波动大、负载运行时输出不稳等问题。部分设备会弹出UNR报错，多因负载超限、输出线路短路、功率元件老化引发。

　　3. 保护机制触发故障：运行中频繁出现OV过压保护、OVL过限报错、过载保护停机，部分通道显示CHANNEL FAILED通道故障，无法正常输出工作，多为电压采样电路、控制单元组件损坏所致。

　　4. 显示与通信故障：显示屏黑屏、闪烁、乱码，设备无法识别接入模块，主机与模块通信中断、数据传输异常，大概率是固件故障、显示模块损坏或通信接口接触不良造成。

　　核心故障成因深度分析

　　精准定位故障根源，是高效维修N6700系列模块的关键，多数故障并非突发损坏，而是长期隐患累积导致。

　　首先是工况环境问题，模块长期在高温、粉尘多、通风不良的环境运行，散热风口堵塞、散热风扇卡顿，导致机身积热，加速电容、电阻、功率芯片等元器件老化，引发电压不稳、保护性停机。其次是操作使用不当，用户超额定负载运行、频繁启停设备、带电插拔接线，极易造成电路冲击，击穿内部精密元件，引发开机跳闸、模块烧毁等严重故障。

　　同时，设备自然老化也是核心原因。N6700系列模块长期服役后，PCB板线路氧化、电容鼓包漏液、控制单元组件损耗，会逐步出现输出精度下降、保护机制误触发、通信失灵等问题。此外，固件长期未更新、接线松动、外接设备短路等外部问题，也会诱发各类功能性故障。

　　N6700系列模块标准化维修流程

　　针对N6700系列模块各类故障，需遵循“先外后内、先检后修、精准替换、全面校验”的维修原则，避免盲目拆机造成二次损坏。

　　第一步，外部初步排查。断电后检查电源线、接线端子是否破损松动，外接负载是否超出模块额定参数，清理散热风口粉尘，测试散热风扇运转状态。同时重启设备、更新官方固件，排除系统卡顿、固件bug导致的假性故障。

　　第二步，拆机精准检测。针对外部排查无法解决的故障，专业拆机检测。重点检测主电源模块、功率输出元件、电压采样电路、通道控制单元，排查PCB板是否烧毁、线路断裂、元件鼓包击穿等问题。例如针对开机跳闸、模块炸毁故障，需精准定位损毁元器件与PCB破损区域。

　　第三步，针对性维修修复。对烧毁、老化、损坏的精密元件进行同型号替换，修复破损PCB板线路，清理机身残留杂质与氧化层，重新规整内部布线。针对通道故障、过压报错问题，更换损坏的通道控制单元组件，校准电压、电流采样参数。

　　第四步，装机测试校验。维修完成后装机复位，先进行空载上电测试，确认开机正常、无报错、屏幕显示正常。再进行带载测试，检测输出电压、电流精度，校验过压、过载保护功能，最后通过整机全面检测，确保模块各项性能参数达标，无隐性故障。

　　日常保养技巧，降低模块故障概率

　　N6700系列模块精密性高，做好日常养护可大幅降低故障发生率，延长设备使用寿命，保障测试工作稳定开展。

　　日常使用中需保持设备放置环境通风干燥，定期清理散热风口与风扇粉尘，避免积热损坏元件;严格按照额定参数运行设备，杜绝超负载、超电压工作，禁止带电插拔接线;长期闲置设备需定期通电预热，防止线路氧化受潮。同时，建议每半年对模块进行一次精度校准与全面检测，每年开展一次深度拆机养护，及时更换老化易损元件，提前规避故障隐患。
