安捷伦Agilent E4418B EPM系列单通道平均功率计维修案例

平均功率计是射频微波功率测量的基础设备，适用于连续波、TDMA及突发信号的平均功率测试，广泛应用于基站设备校准、元器件插损测量和产线自动化测试。安捷伦E4418B是EPM系列的单通道平均功率计，频率范围100kHz至110GHz（取决于探头），动态范围-70dBm至+44dBm，测量速度高达200读数/秒（通过GPIB可达500读数/秒），支持E系列和8480系列功率探头，内置自动零点调整和探头校准因子表，配备高亮度VFD显示屏和标准GPIB/RS232接口。相比E4418A，E4418B提升了测量精度和抗干扰能力，是产线和实验室中兼具速度与精度的“产线利器”。

北光恒电测试设备维修中心分享E4418B功率计维修案例：

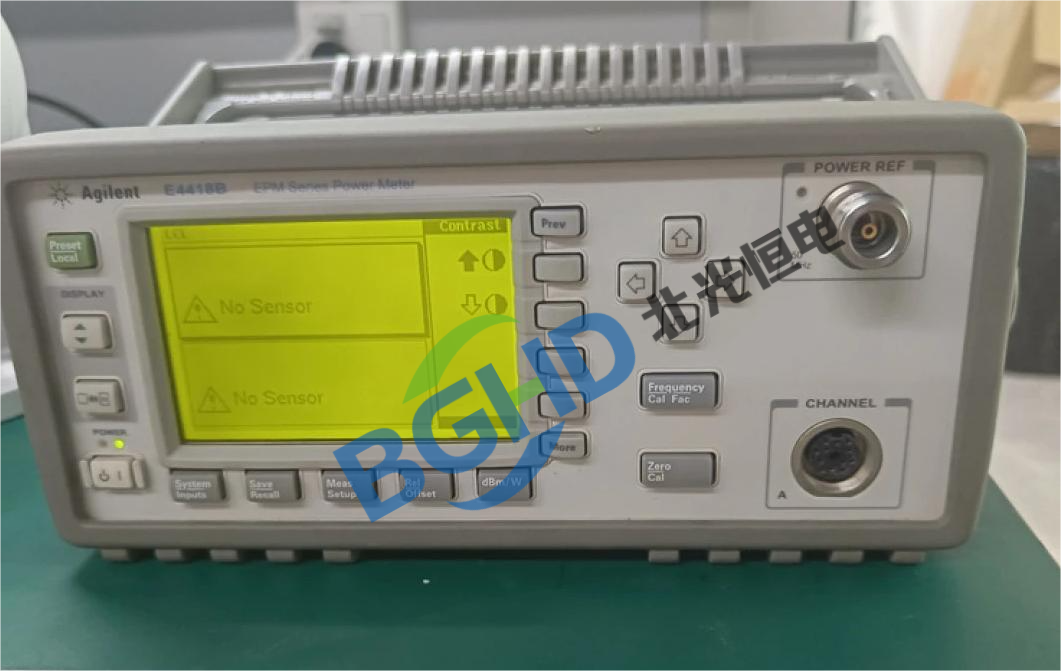

仪器型号： 安捷伦 Agilent E4418B 单通道平均功率计（配8481A热敏功率探头，10MHz-18GHz）；

故障描述： 仪器开机正常，自检通过，但测量值随温度漂移明显：在25°C室温下零点校准后，输入-10dBm、1GHz CW信号，显示-10.03dBm（正常）。用热风枪局部加热仪器后部（约35°C），显示值漂移至-9.2dBm（偏大0.8dB）；冷却后恢复。重复测试表明漂移与温度强相关，超出规格（典型温度系数<0.01dB/°C）。

检测过程：

拆机，重点检查功率探头接口电路中的ADC基准电压源。E4418B采用Σ-Δ ADC，其基准电压由一外部2.5V精密基准源（如LM399或ADR421）提供。用电烙铁靠近基准源芯片，监测其输出电压，发现基准电压从2.500V升至2.512V（+0.48%），对应功率读数变化约0.2dB，但实测漂移0.8dB，说明还有其他因素。

进一步检查探头供电电源（+15V、-15V、+5V）。发现+15V电源的滤波电容老化，在升温时其等效串联电阻(ESR)增大，导致+15V电压下降，影响了探头内部桥路的平衡，引入更大误差。

维修： E4418B功率计维修案例

更换+15V电源输出端的滤波电容（470µF/25V低ESR型），同时更换ADC基准源周边的老化电阻（稳定性考虑）。重新进行零点校准和参考校准。在恒温箱内进行温度循环测试（20°C、30°C、40°C），记录-10dBm信号测量值，漂移<0.05dB。

温度漂移回归正常，仪器维修完毕。
