网络分析仪端口没信号怎么修？射频通道硬件故障芯片级维修

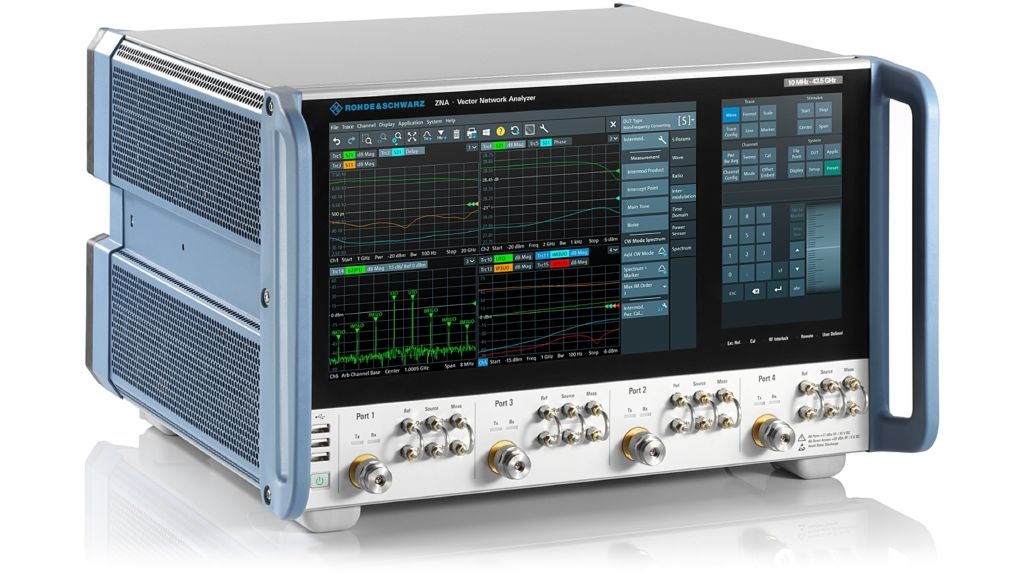

      矢量网络分析仪(VNA)是射频微波测试、天线检测、滤波器调试、通信器件参数校准的核心精密仪器，依靠端口信号发射与接收、射频通道传输完成S参数、驻波比、损耗等关键数据测试。不少用户使用中常会遇到端口没信号、测试无迹线、信号输出为零、单通道无响应、信号微弱跳动等故障，设备开机正常、系统无报错，却无法正常开展测试工作。多数情况下，排除线材、校准等外部问题后，故障根源多为射频通道硬件损坏，需专业芯片级维修解决。

　　遇到网络分析仪端口无信号故障，优先做好基础排查，区分假性故障与硬件真性故障，避免盲目拆机维修。首先检查测试线缆、转接头是否破损老化、接触不良，更换完好线材交叉测试;其次清洁仪器射频端口，清理接口氧化、粉尘污渍，排查端口针脚弯曲、缩针等物理损伤;最后完成整机复位与全端口校准，排除仪器参数紊乱、校准失效导致的信号异常。若以上操作完成后，端口依旧无信号输出、屏幕无测试迹线，即可判定为内部射频通道硬件故障。

　　射频端口物理损坏是最常见的基础故障。网络分析仪射频端口长期频繁插拔线材、受力弯折、暴力对接，极易造成端口接口磨损、内部针脚变形断裂，直接导致信号传输中断。同时实验室潮湿、粉尘环境会加速端口金属氧化，引发接触不良、信号衰减严重，出现无信号或信号微弱的问题，也是日常使用中最高发的故障类型。

　　射频通道前端电路故障是无信号的核心诱因。仪器射频通道集成限幅器、耦合器、衰减器、混频器、接收芯片等精密射频元器件。测试过程中过载功率输入、直流电压灌入、静电冲击、电网波动，会造成前端保护电路烧毁、元器件击穿损坏，导致单通道或多通道完全无信号。这类故障特征明显，端口外观完好，但无任何信号输出，属于典型的内部电路硬件故障。

　　深层故障多为主板信号通路与频率基准单元损坏。网络分析仪的信号发射、数据解析、频率校准依赖主板高频电路与基准芯片，设备长期高温运行、元器件老化、线路虚焊，会造成信号传输断路、频率偏移，引发整机无信号、测试数据异常。很多用户误以为设备报废，直接更换整机或整套射频模块，维修成本极高，而芯片级精准维修可针对性修复故障点位，大幅降低成本。

　　非专业维修普遍存在弊端，大多直接更换射频整板或端口模块，不仅维修费用高昂，更换通用配件还会出现参数不匹配、测试精度不达标、高低频测试偏差超标等后遗症，破坏仪器原厂校准参数，导致后续测试数据失真，故障极易反复复发。网络分析仪属于高精度计量仪器，射频通道参数精密，必须采用原位芯片级修复工艺，保留设备原有硬件架构与校准精度。

　　专业网络分析仪无信号故障维修，采用分层逐级排查工艺，精准定位故障点位。通过功率计检测端口输出功率，区分发射端与接收端故障；逐级检测射频通道限幅器、衰减器、混频器等核心元器件工况，排查短路、烧毁、老化问题;检测主板高频线路、基准频率模块与电路焊点，解决虚焊、线路断路等隐性故障，全方位杜绝漏检误修。

　　维修全程采用无损芯片级修复技术，针对性处理各类硬件故障。更换损坏的射频端口、击穿老化的通道元器件，修复破损信号线路；对虚焊、脱焊点位精准补焊，重构完整射频信号传输通路；维修后重新完成整机校准、高低频信号测试、通道隔离度校验，确保端口信号输出稳定、迹线显示正常，各项测试精度、指标完全符合原厂标准。

　　专注各类品牌矢量网络分析仪硬件故障维修，专业解决端口无信号、测试无迹线、信号微弱、通道异常等问题，依托成熟的射频通道芯片级修复技术，无需更换整板，低成本修复故障设备，保障通信研发、器件检测、工业校准等工作高效开展。
