数字示波器主板故障维修，泰克 / 安捷伦示波器不开机波形异常修复

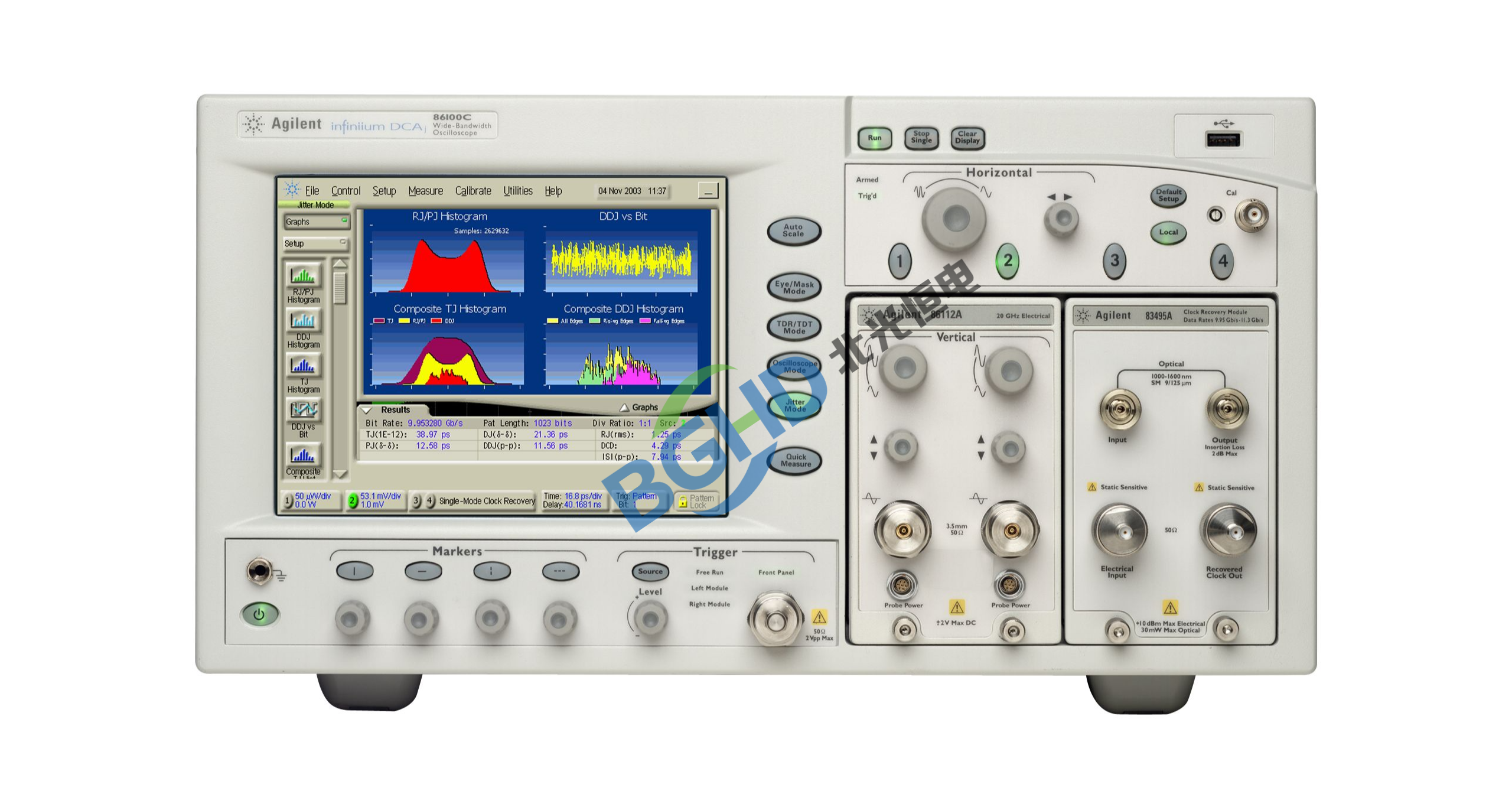

　　数字示波器是电子研发、生产测试、维修实验室最常用的核心仪器，泰克(Tektronix)、是德/安捷伦(Keysight/Agilent)主流机型从几万到几十万不等。主板作为整机核心，集成了主控CPU、FPGA、ADC模数转换、采集存储等关键电路。日常使用中，很多用户会遇到不开机、自检报错、通道无波形、波形失真漂移等问题。这类故障很多时候不是主板整块报废，而是个别芯片或电路损坏，芯片级维修远比换板经济。

　　一、数字示波器主板故障常见表现

　　1. 完全不开机，上电无反应

　　按电源键后指示灯不亮、风扇不转，或者电源灯亮但屏幕黑屏。这类问题首先排查电源板供电，但很多时候根源在主板：主板主供电短路、主控芯片烧毁、电源管理芯片故障，都会导致整机无法启动。

　　2. 开机卡在自检界面、报错

　　仪器能上电，但自检进行到一半停止，屏幕显示自检失败代码，无法进入测量界面。常见于FPGA配置芯片损坏、内存颗粒故障、固件存储芯片数据丢失，或者采集板与主板通讯异常。

　　3. 通道无波形、波形异常

　　接信号后屏幕无迹线，或者波形出现明显失真、杂波、幅度不准、漂移。这类故障通常和主板上的ADC芯片、前端调理电路、触发电路有关。部分单通道异常可能是通道前端问题，但多通道同时异常则指向主板公共电路。

　　4. 采样率下降、存储深度不足

　　仪器标称2G采样率，实际只能跑到几百兆，或者无法保存波形数据。常见原因是FPGA性能异常、高速存储芯片损坏，或者主控与采集链路通讯速率下降。

　　二、主板故障的主要成因

　　长期高温老化：示波器长时间满负荷运行，电解电容鼓包、芯片引脚虚焊，是使用年限较长设备的高发故障。

　　意外磕碰与静电损坏：搬运过程中震动造成BGA芯片虚焊；测试时热插拔信号、静电通过探头进入前端，容易打坏ADC和主控芯片。

　　异常断电与固件问题：突然断电、升级固件中断，会造成系统文件损坏、配置数据丢失，表现为开机报错但硬件未必损坏。

　　电源浪涌冲击：电网波动、雷击、插座漏电，容易击穿主板电源入口保护器件和稳压芯片。

　　三、主板芯片级维修标准流程

　　专业维修遵循先易后难、芯片级定位的思路，不盲目整块换板：

　　上电检测各路供电电压，排查电源板输出，确认是电源问题还是主板负载短路。

　　拆解主板，用万用表检测电源对地阻值，定位短路点位，更换损坏的稳压芯片、电容、保险电阻。

　　检测主控CPU、FPGA、配置芯片工作状态，重焊或更换虚焊、损坏的BGA器件。

　　检测ADC采集链路与通道前端电路，修复波形失真、幅度不准问题。

　　重新刷写原厂固件，恢复系统配置，进行通道幅度、时间基准等指标校准。

　　整机老化测试，连续开机数小时验证稳定性，确认不再复发。

　　芯片级维修的成本通常只有原厂整块换板的三分之一到五分之一，而且修复后仪器各项指标能恢复到出厂水平。

　　四、维修机构选择要点

　　选维修服务商时注意几点：是否免费检测、先报价再维修；是否具备芯片级焊接与BGA返修能力，而不是只会整套换板；修完是否做指标校准;是否提供质保。原厂维修质量有保障但周期长、费用高；第三方专业维修性价比高、周期快，适合预算有限、希望快速恢复使用的客户。

　　五、日常使用减少主板故障的建议

　　实验室保持通风散热，避免仪器长时间满负荷高温运行；测试时尽量先接探头再通电，减少热插拔和静电冲击；搬运使用防护箱，避免剧烈震动。遇到开机异常不要反复强制重启，及时断电送检，防止小故障扩大成主板大面积损坏。
