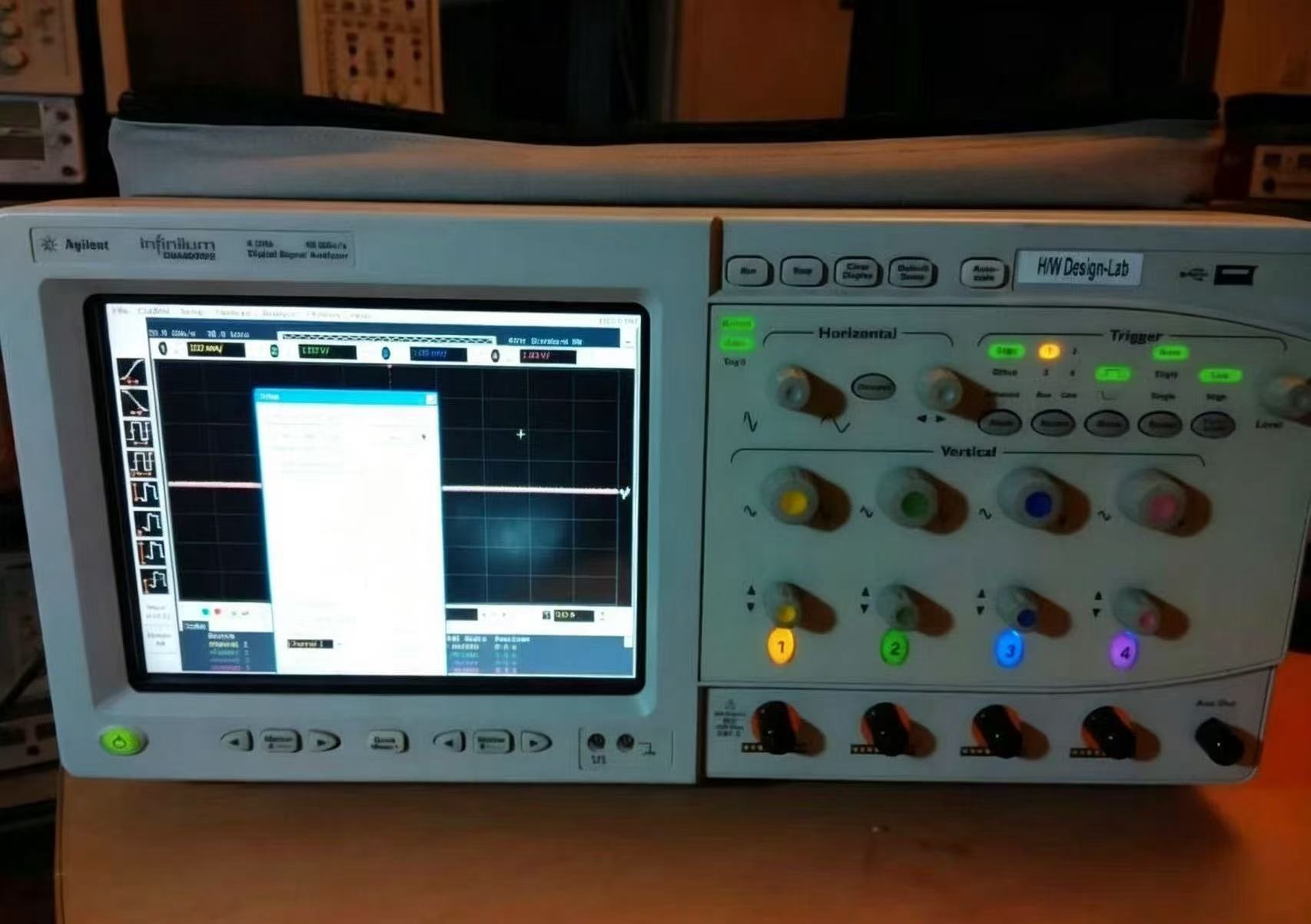

是德DSO80404B按键旋钮无效维修案例分享

是德DSO80404B作为400MHz带宽的高性能数字示波器，长期在实验室高频操作后，极易出现按键无响应、旋钮卡顿跳数的故障。这类故障70%以上并非主控板硬件损坏，通过标准化的分层排查流程，就能低成本完成修复，避免直接更换整个面板的高额成本。

　　维修前置安全要求

　　完全断电拔掉电源线后，静置‌30分钟‌让内部高压电容充分放电，防止触电风险。

　　全程佩戴防静电手环可靠接地，避免人体静电击穿示波器内部精密CMOS芯片。

　　非专业人员不要拆解主板核心射频链路，避免破坏仪器出厂校准参数。

    第一步：软件层面假性故障排查

　　先通过非拆机操作排除系统层面的假性失灵，30%的故障可直接解决：

　　‌强制断电复位‌：按住待机键5秒强制关机，拔掉电源线静置1分钟后重新上电，解决系统缓存溢出导致的操作卡死。

　　‌运行按键自检‌：进入Utility → System → Self Test菜单，启动面板按键专项检测，仪器会依次识别每个按键的触发状态，直接定位出硬件故障的具体点位。

　　‌恢复出厂配置‌：按下面板Preset键恢复出厂默认设置，排除误开启按键锁定、特殊功能模式导致的操作屏蔽。

　　‌排查远程控制占用‌：检查LAN/USB远程连接状态，若仪器被BenchVue等软件远程接管，本地按键会被临时锁定，断开远程连接即可恢复操作。

    第二步：接触类故障清洁修复

　　这是该型号最高发的故障类型，占比超过60%，无需更换配件即可修复：

　　‌面板外部清灰‌：用无尘布蘸取少量无水乙醇，轻轻擦拭按键、旋钮的缝隙，清理表面积攒的油污、金属碎屑，用压缩空气吹扫内部深层灰尘，排除异物卡滞问题。

　　‌按键触点深度清洁‌：拆开前面板，取出橡胶按键层，用无尘布蘸无水乙醇反复擦拭橡胶导电触点和PCB板上的对应铜箔，彻底清除长期挥发的胶黏剂残留和氧化层，清洁后用万用表蜂鸣档复测，按下按键时能正常导通即可。

　　‌旋钮氧化修复‌：针对旋转卡顿、参数跳变的旋钮，反复快速旋转编码器数十次，磨掉内部触点的氧化层;也可向编码器缝隙注入少量无水乙醇，边旋转边冲洗内部触点，恢复接触性能。

    第三步：硬件损坏级更换维修

　　清洁复位后故障依旧，说明元件已物理老化损坏，针对性更换即可：

　　‌微动开关更换‌：单个按键完全无响应时，拆除面板PCB上损坏的6×6mm标准微动开关，更换同参数的进口高寿命微动，焊接后测试触发手感，确保回弹顺畅无卡滞。

　　‌旋转编码器更换‌：旋钮旋转时参数跳变、无规则乱跳，直接更换同型号的脉冲旋转编码器，更换后微调固定螺丝，保证旋转阻尼均匀无旷量。

　　‌面板排线检修‌：检查前面板到主控板的连接排线，重新插紧松动的接口，清理氧化的金手指;如果排线内部断线，直接更换同规格的屏蔽排线，避免信号传输中断导致全面板无响应。

        长期使用预防建议

             操作环境避免粉尘、油污长期侵入面板缝隙，不用时盖上仪器防尘罩。

             不要用尖锐硬物戳按按键，避免导电触点提前磨损，延长元件使用寿命。

              每半年做一次面板清洁维护，提前清理触点氧化层，避免故障突发影响测试进度。
